Compreendendo o design e a função dos filtros de cesta em sistemas industriais

Os filtros de cesta são um componente fundamental em sistemas de fluidos industriais, servindo para proteger bombas, válvulas, trocadores de calor e outros equipamentos a jusante contra detritos e partículas. Seu design permite filtragem eficiente, queda mínima de pressão e fácil manutenção , tornando-os ideais para uma ampla gama de aplicações industriais. Compreender seu projeto estrutural e princípios operacionais é essencial para engenheiros e operadores de plantas que desejam otimizar o desempenho do sistema.

1. Visão Geral Estrutural

1.1 Projeto Corporal

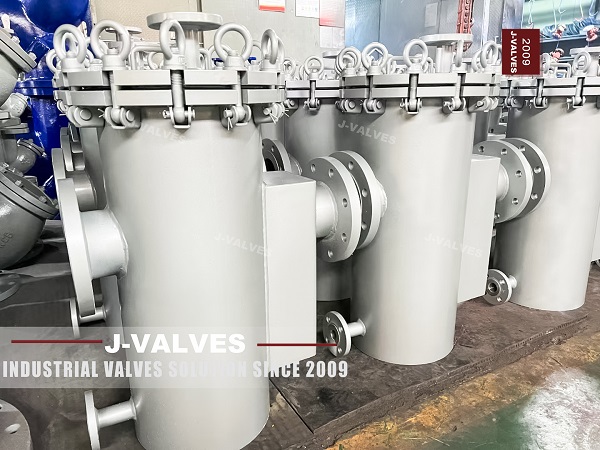

• Corpo reto ou em forma de T: Os filtros de cesta apresentam um corpo grande que acomoda um elemento filtrante tipo cesta.

• Opções de materiais: Normalmente construído em aço carbono, aço inoxidável ou aço-liga , selecionado com base no tipo de fluido, temperatura e pressão.

• Conexões flangeadas: A maioria dos filtros de cesto industriais usa conexões flangeadas para fácil integração com tubulações e vedação segura sob alta pressão.

1.2 Cesto de Filtro

• Cesto removível: O cesto pode ser retirado para inspeção, limpeza ou substituição, minimizando o tempo de inatividade do sistema.

• Grande Área de Filtragem: Oferece alta capacidade de retenção de detritos , reduzindo a queda de pressão e ampliando os intervalos de manutenção.

• Opções de tela: Telas de malha fina ou de metal perfurado podem ser usadas dependendo do tipo de fluido e do tamanho das partículas.

1.3 Tampa e Vedação

• Tampa aparafusada ou articulada: Permite fácil acesso ao cesto, garantindo ao mesmo tempo uma vedação hermética durante a operação.

• Vedações de Junta: Juntas de alto desempenho evitam vazamentos mesmo sob condições de alta pressão e alta temperatura.

2. Princípios Operacionais

Os filtros de cesta operam passivamente, dependendo do fluxo do fluido:

1. Fluxo direto: O fluido entra no corpo do filtro e passa pela tela da cesta. Partículas maiores que o tamanho da malha ficam presas dentro da cesta.

2. Filtração Contínua: O fluido sai limpo do filtro, protegendo o equipamento a jusante.

3. Gerenciamento de Pressão: A grande área de filtração minimiza a restrição de fluxo, mantendo uma baixa queda de pressão mesmo sob condições de alto fluxo.

4. Manutenção: Quando o cesto atinge a capacidade máxima, a tampa é removida e o cesto é limpo ou substituído, restaurando a capacidade total de fluxo.

3. Principais vantagens

• Alta capacidade de detritos: Adequado para grandes tubulações ou sistemas com alto teor de partículas.

• Baixa queda de pressão: A grande área do cesto garante fluxo eficiente e consumo reduzido de energia da bomba.

• Facilidade de Manutenção: Cestos removíveis permitem limpeza rápida sem desmontagem da tubulação.

• Durabilidade: A construção robusta da carroceria pode suportar condições industriais de alta pressão e temperatura.

• Versatilidade: Pode lidar com vários fluidos , incluindo água, óleo, produtos químicos e vapor.

4. Aplicações

Os filtros de cesta são amplamente utilizados em sistemas de fluidos industriais e comerciais , incluindo:

• Oleodutos e Gasodutos: Proteja bombas e compressores contra areia, ferrugem e detritos.

• Plantas Químicas e Petroquímicas: Filtre produtos químicos agressivos ou carregados de partículas.

• Sistemas de Tratamento de Água: Garanta o fluxo de água limpa para os equipamentos a jusante.

• Sistemas HVAC e de resfriamento: Proteja trocadores de calor e resfriadores contra incrustações e detritos.

• Geração de energia: Mantenha a operação confiável de turbinas, condensadores e sistemas auxiliares.

5. Considerações sobre seleção

Ao selecionar um filtro tipo cesto , os engenheiros devem considerar:

1. Tamanho da tubulação e taxa de fluxo: determina as dimensões da cesta e o tamanho da malha.

2. Características do fluido: Viscosidade, corrosividade e tamanho das partículas afetam o design do material e da cesta.

3. Classificações de pressão e temperatura: Certifique-se de que o corpo e as juntas atendam aos requisitos do sistema.

4. Frequência de manutenção: Cestos maiores reduzem os intervalos de limpeza, melhorando o tempo de atividade.

5. Espaço de instalação: Os filtros de cesto requerem espaço suficiente para remoção e manutenção do cesto.

6. Conclusão

Os filtros de cesto são essenciais para proteger os sistemas industriais contra danos devido à contaminação por partículas. Seu design estrutural robusto, grande área de filtração e facilidade de manutenção fazem deles a escolha preferida em tubulações de alto fluxo ou com muitos detritos. A seleção e instalação adequadas de filtros de cesto garantem uma filtragem eficiente, queda mínima de pressão e confiabilidade do sistema a longo prazo em diversas aplicações industriais.
