Interpretação de diferenças na certificação à prova de explosão: Comparação dos requisitos de teste de incêndio para válvulas de esferas e válvulas de portão sob o padrão ATEX

Em ambientes industriais envolvendo meios inflamáveis ​​e explosivos, o desempenho da resistência ao incêndio das válvulas é de importância crucial. O padrão ATEX é um padrão autoritário usado na Europa para avaliar a segurança dos equipamentos em ambientes potencialmente explosivos e é amplamente aplicado em indústrias como petróleo, gás natural e engenharia química. Válvulas de esferas e válvulas de portão , como tipos comuns de válvulas industriais, têm diferenças significativas em seus requisitos de teste de incêndio sob o padrão ATEX. Este artigo interpretará os diferentes requisitos desses dois tipos de válvulas em termos de teste de incêndio por meio de comparação detalhada, ajudando os usuários a escolher melhores produtos de válvula adequados.

I. Os requisitos de padrão e teste de incêndio do ATEX

O padrão ATEX (equipamento e sistemas de proteção destinado ao uso em atmosferas potencialmente explosivas) visa garantir a segurança do equipamento em ambientes potencialmente explosivos. De acordo com a Diretiva ATEX, todos os equipamentos usados ​​em ambientes potencialmente explosivos devem aprovar a certificação à prova de explosão correspondente. O teste de incêndio é uma parte importante da certificação à prova de explosão, especialmente para válvulas que podem ser expostas a ambientes de bombeiros.

O objetivo principal do teste de incêndio é verificar o desempenho de vedação e o desempenho operacional das válvulas em condições de incêndio. As válvulas devem manter a integridade de seus selos em um ambiente de chama de alta temperatura para evitar vazamentos médios e ainda poder operar normalmente após um incêndio.

Ii. Comparação dos requisitos de teste de incêndio para válvulas de esferas e válvulas de portão

(1) Padrões de teste

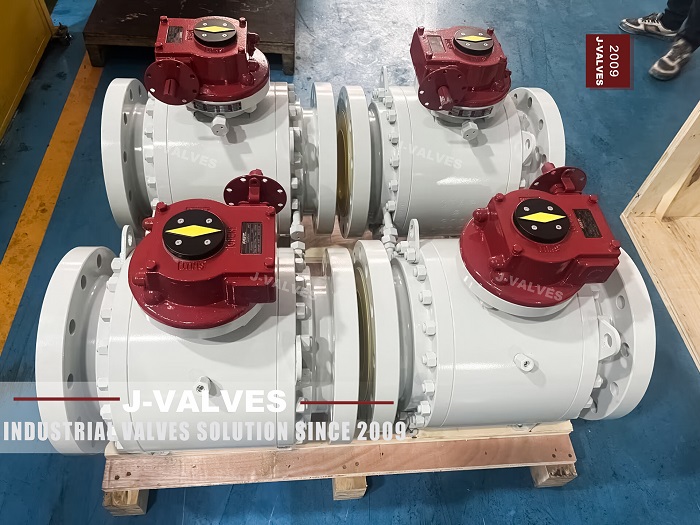

• Válvulas de esferas: o teste de incêndio geralmente é realizado de acordo com o padrão API 607. A API 607 ​​é aplicável a válvulas de quarto de volta (como válvulas de esferas ) e válvulas com vedações não metálicas.

• Válvulas de portão: o teste de incêndio geralmente é realizado de acordo com o padrão API 6FA. A API 6FA é aplicável às válvulas compatíveis com os padrões API 6A e API 6D, principalmente válvulas seladas por metal.

(2) Condições de teste

• Válvulas de bola:

• Temperatura de combustão: 750 ° C a 1000 ° C.

• Tempo de combustão: 30 minutos.

• Pressão do teste: a pressão de trabalho nominal da válvula.

• Posição do teste: a haste da válvula e a passagem do fluxo são mantidas em uma posição horizontal.

• Válvulas de portão:

• Temperatura de combustão: 750 ° C a 1000 ° C.

• Tempo de combustão: 30 minutos.

• Pressão do teste: a pressão de trabalho nominal da válvula.

• Posição do teste: o teste é realizado de acordo com a posição de trabalho real da válvula.

(3) Testando o conteúdo

• Válvulas de bola:

• Vazamento interno: meça a quantidade de vazamento da sede da válvula durante e após a combustão. A quantidade de vazamento não deve exceder o valor máximo permitido especificado pelo padrão.

• Vazamento externo: verifique a situação de vazamento fora da válvula (incluindo a conexão entre a haste da válvula e o corpo da válvula).

• Desempenho operacional: Após a combustão, a válvula deve ser capaz de operar normalmente sob a pressão nominal sem a necessidade de ferramentas adicionais.

• Válvulas de portão:

• Vazamento interno: meça a quantidade de vazamento da sede da válvula durante e após a combustão. O requisito de vazamento para as válvulas de portão é mais rigoroso porque geralmente são usados ​​em condições de trabalho de alta pressão e grande fluxo.

• Vazamento externo: verifique a situação de vazamento fora da válvula, especialmente na conexão entre a haste da válvula e o corpo da válvula.

• Desempenho operacional: Após a combustão, a válvula deve ser capaz de operar normalmente sob a pressão nominal, mas o torque de operação da válvula da porta pode ser maior.

(4) Avaliação dos resultados dos testes

• Válvulas de bola:

• vazamento interno: é permitida uma pequena quantidade de vazamento, mas não deve exceder a quantidade máxima de vazamento especificada pela API 607.

• vazamento externo: não é permitido vazamento óbvio.

• Desempenho operacional: a válvula deve ser capaz de operar normalmente após a combustão.

• Válvulas de portão:

• Vazamento interno: é permitida uma quantidade muito pequena de vazamento, mas não deve exceder o padrão rigoroso especificado pela API 6FA.

• vazamento externo: nenhum vazamento é permitido.

• Desempenho operacional: a válvula deve ser capaz de operar normalmente após a combustão, mas um torque de operação maior pode ser necessário.

Iii. Tabela de comparação de requisitos de teste de incêndio

4. Sugestões de seleção em aplicações práticas

(1) Selecionar tipos de válvulas de acordo com as condições de trabalho

• Válvulas de bola:

• Adequado para condições de trabalho que requerem abertura e fechamento rápido, como desligamento de emergência e operações frequentes.

• Adequado para sistemas de tubulação com pressão média e baixa e pequenos e médios.

• O desempenho da resistência ao incêndio é certificado pela API 607, que é adequado para ocasiões com um risco de incêndio relativamente alto.

• Válvulas de portão:

• Adequado para condições de trabalho com grande fluxo e alta pressão, como os principais tubulações a vapor e sistemas de água de alimentação da caldeira.

• Adequado para sistemas de oleodutos de grande diâmetro.

• O desempenho da resistência ao incêndio é certificado pela API 6FA, adequada para ambientes de alta temperatura e alta pressão.

(2) Selecionar padrões de teste de acordo com os requisitos de proteção contra incêndio

• API 607:

• Aplicável a válvulas de esferas e outras válvulas de quarto de volta.

• Os requisitos de teste são relativamente brandos e adequados para condições de trabalho de média e baixa pressão.

• API 6FA:

• Aplicável às válvulas de portão e outras válvulas seladas por metal.

• Os requisitos de teste são rigorosos e adequados para condições de trabalho de alta temperatura e alta pressão.

(3) Selecionando o nível à prova de explosão de acordo com o padrão ATEX

• Atex Standard:

• Certifique -se de que as válvulas atendam aos requisitos da diretiva ATEX, especialmente quando usados ​​em ambientes potencialmente explosivos.

• O nível à prova de explosão deve ser selecionado de acordo com as condições de trabalho reais, como zona 1, zona 2, etc.

V. Resumo

Sob o padrão ATEX, existem diferenças significativas nos requisitos de teste de incêndio para válvulas de esferas e válvulas de portão . As válvulas de esferas geralmente seguem o padrão API 607, com requisitos de teste relativamente clemólicos e são adequados para condições de trabalho de média e baixa pressão. As válvulas de portão geralmente seguem o padrão API 6FA, com requisitos de teste estritos e são adequados para condições de trabalho de alta temperatura e alta pressão. Ao selecionar válvulas, os usuários devem considerar e escolher de maneira abrangente tipos de válvulas e padrões de teste apropriados de acordo com as condições de trabalho reais (como pressão, temperatura, frequência de operação etc.), bem como os requisitos de proteção contra incêndio e à prova de explosão.
