Válvulas de esferas padrão americanas e alemãs: comparação de pressão e temperatura entre API6D e DIN3357

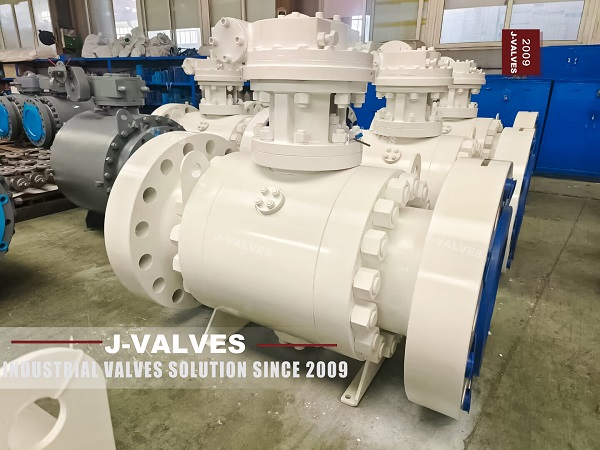

As válvulas de esfera são componentes essenciais em várias aplicações industriais, incluindo sistemas de petróleo e gás, petroquímico e tratamento de água. Dois padrões proeminentes para o design da válvula de esfera são API 6D (American Petroleum Institute) e DIN 3357 (Deutsches Institut für Normung).

API 6D: Classificações de temperatura de pressão

1.1 Visão geral

A API 6D é um padrão amplamente reconhecido para válvulas de tubulação, principalmente na indústria de petróleo e gás. Ele especifica os requisitos para o projeto, fabricação, teste e marcação de válvulas de esferas para garantir que eles possam suportar condições operacionais exigentes.

1.2 Classes de pressão

As válvulas de bola API 6D estão normalmente disponíveis em várias classes de pressão, como classe 150, 300, 400, 600, 900, 1500 e 2500. Cada classe corresponde a uma pressão de trabalho máxima permitida (MAWP) específica a uma determinada temperatura.

1.3 faixas de temperatura

• Classe 150 : Adequado para temperaturas que variam de -20 ° F a 100 ° F (-29 ° C a 38 ° C).

• Classe 300 e acima : geralmente adequado para temperaturas de até 250 ° F (121 ° C). Para temperaturas mais altas, são necessários materiais específicos e considerações de projeto.

• Materiais especiais : para aplicações acima de 250 ° F (121 ° C), são utilizados materiais como aço inoxidável ou ligas de alta temperatura, e as classificações de pressão podem ser ajustadas de acordo.

1.4 Requisitos de teste

A API 6D exige protocolos de teste rigorosos, incluindo testes hidrostáticos e pneumáticos, para garantir que as válvulas atendam às classificações especificadas da temperatura de pressão. A pressão do teste hidrostático é tipicamente 1,5 vezes o MAWP.

DIN 3357: Classificações de temperatura de pressão

2.1 Visão geral

O DIN 3357 é um padrão alemão que especifica os requisitos de design e desempenho para válvulas de esferas , particularmente aquelas usadas em aplicações industriais. Ele abrange uma ampla gama de classificações de pressão e temperatura para garantir a compatibilidade com várias condições operacionais.

2.2 Classes de pressão

As válvulas de bola DIN 3357 estão geralmente disponíveis nas classificações de pressão como PN10, PN16, PN25, PN40, PN63 e PN100. Essas classificações correspondem à pressão de trabalho máxima permitida em barras.

2.3 faixas de temperatura

• PN10 a PN25: Adequado para temperaturas que variam de -40 ° C a 150 ° C.

• PN40 e acima: normalmente adequado para temperaturas de até 300 ° C. Para temperaturas mais altas, são necessários materiais especiais e considerações de projeto.

• Materiais especiais: para aplicações acima de 300 ° C, são utilizados materiais como aço inoxidável ou ligas de alta temperatura, e as classificações de pressão podem ser ajustadas de acordo.

Análise comparativa
