A válvula de esfera totalmente soldada é uma válvula de esfera com uma estrutura integrante. Seu corpo da válvula é conectado a um todo através do processo de soldagem. A vantagem dessa estrutura está na redução de pontos de conexão e na melhoria da força geral e do desempenho de vedação da válvula. As válvulas de esferas totalmente soldadas geralmente adotam a tecnologia de soldagem de arco submerso de lacunas estreitas, e os parâmetros de soldagem são estritamente controlados durante o processo de soldagem para garantir a qualidade das soldas e o desempenho geral da válvula.

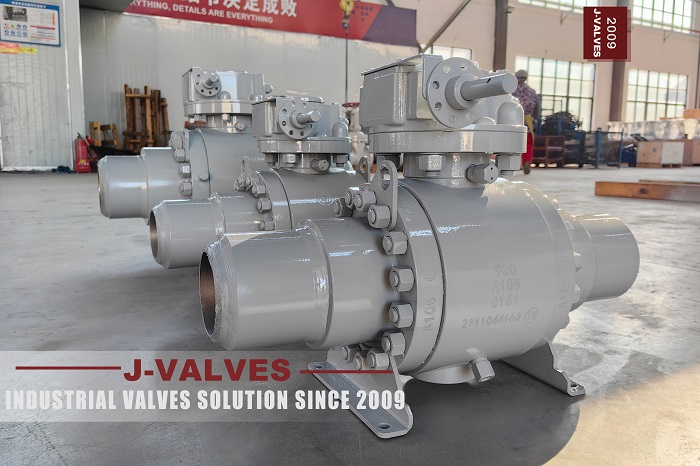

A válvula de esfera do tipo dividido consiste em vários componentes, geralmente incluindo o corpo da válvula, os corpos de conexão esquerda e direita etc., e os componentes são conectados por parafusos. A vantagem dessa estrutura é que ela é conveniente para manutenção e substituição de componentes. No entanto, existem mais pontos de conexão e o desempenho de vedação é relativamente complicado.
| Escopo de aplicação | de nome padrão |
|---|---|
| GB/T 19672 | Aplicável a válvulas de esferas, válvulas de portão, válvulas de plugue e válvulas de verificação para sistemas de tubulação com pressão nominal PN20 ~ PN400, tamanho nominal não maior que DN1500, classe de pressão Class150 ~ Class2500 e tamanho nominal não maior que NPS 60 |
| ASME B31.4 | Aplicável principalmente ao design, instalação e inspeção de oleodutos de transmissão de líquidos para petróleo, gás natural, etc. |
| Nome padrão | requisitos de material |
|---|---|
| GB/T 19672 | O material do corpo da válvula é geralmente um forjamento. ASTM A105 é selecionado quando a temperatura está acima de -29 ° C, e ASTM A350 LF2 é selecionado quando a temperatura está abaixo de -29 ° C |
| ASME B31.4 | Os materiais precisam cumprir a caldeira ASME e o código do vaso de pressão, e os materiais de soldagem precisam atender aos requisitos da mecânica de fraturas |
| Requisitos de soldagem | de nomes padrão |
|---|---|
| GB/T 19672 | A soldagem precisa atender aos requisitos de GB/T 150.3 e GB/T 150.4, e 100% de teste não destrutivo são necessários para soldas |
| ASME B31.4 | A soldagem precisa atender aos requisitos da seção IX da caldeira ASME e do código do vaso de pressão para soldagem e qualificação de brasagem, e os testes não destrutivos são necessários para soldas |
| Requisitos de desempenho de vedação | de nomes padrão |
|---|---|
| GB/T 19672 | As válvulas precisam atender aos requisitos de vedação de nível zero, usando a vedação de metal a metal como selo primário e vedação suave como selo secundário |
| ASME B31.4 | As válvulas precisam atender aos requisitos seguros de incêndio, e a vedação precisa cumprir as disposições da API 607 |
| Requisitos de teste | de nome padrão |
|---|---|
| GB/T 19672 | O teste de pressão precisa atender aos requisitos de GB/T 13927-2008 |
| ASME B31.4 | O teste de pressão precisa atender aos requisitos da seção VIII da caldeira ASME e do código do vaso de pressão |
GB/T 19672: Sob o padrão GB/T 19672, o design e a fabricação de válvulas de bola totalmente soldadas precisam seguir estritamente os requisitos padrão, especialmente o processo de soldagem e a seleção de materiais. É necessário testes 100% não destrutivos para as soldas de válvulas de esferas totalmente soldadas para garantir a qualidade da soldagem.
ASME B31.4: Sob o ASME B31.4, as válvulas de bola totalmente soldadas precisam atender aos requisitos de mecânica de soldagem e fratura. O processo de soldagem deles precisa cumprir os requisitos da seção IX da caldeira ASME e do código do vaso de pressão.
GB/T 19672: Sob o padrão GB/T 19672, a força da conexão das válvulas de bola do tipo dividido precisa atender aos requisitos de projeto para evitar afrouxamento da conexão causado pelo estresse do pipeline. Seu desempenho de vedação precisa atender aos requisitos de vedação de nível zero.
ASME B31.4: Sob o padrão B31.4, as válvulas de bola do tipo dividido precisam atender aos requisitos seguros de incêndio, e sua força de conexão precisa cumprir com os requisitos da caldeira ASME e do código do vaso de pressão.
J-VALVES Válvulas de esferas totalmente soldadas e válvulas de bola do tipo dividido têm suas próprias vantagens sob os padrões de design de pipeline de longa distância GB/T 19672 e ASME B31.4. As válvulas de esferas totalmente soldadas têm alta resistência estrutural geral e bom desempenho de vedação e são adequados para ocasiões com altos requisitos para vedação e força. As válvulas de bola do tipo dividido são convenientes para manutenção e substituição de componentes e são adequadas para ocasiões com altos requisitos para conveniência de manutenção. Em aplicações práticas, é necessário selecionar tipos de válvulas de esfera apropriados e padrões de design de acordo com condições de trabalho específicas e requisitos de projeto para garantir a operação segura de pipelines de longa distância.
