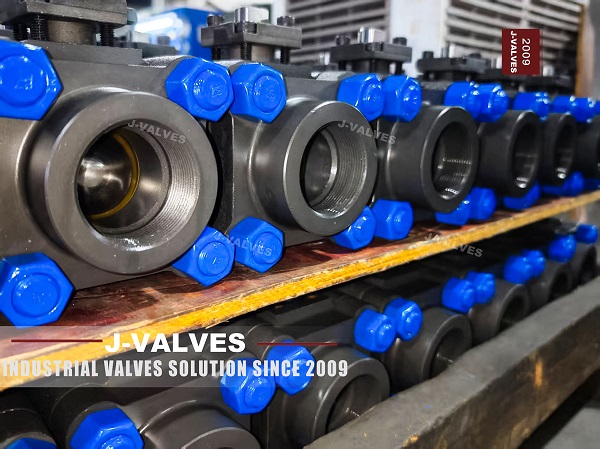

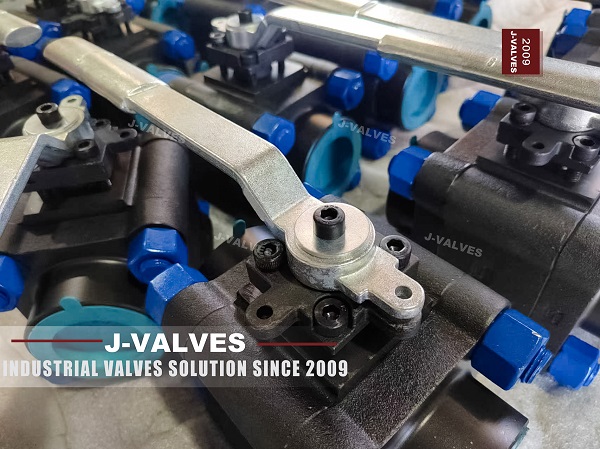

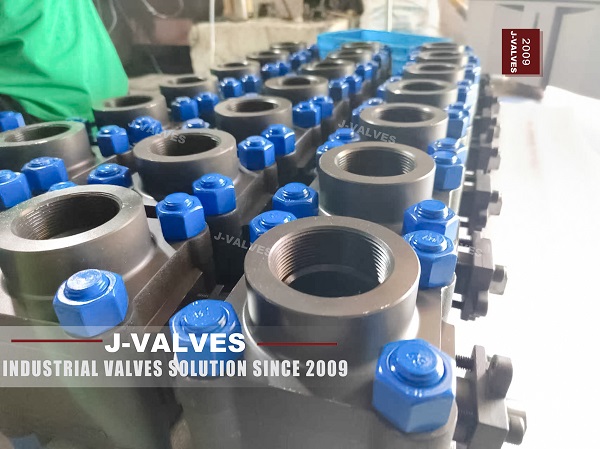

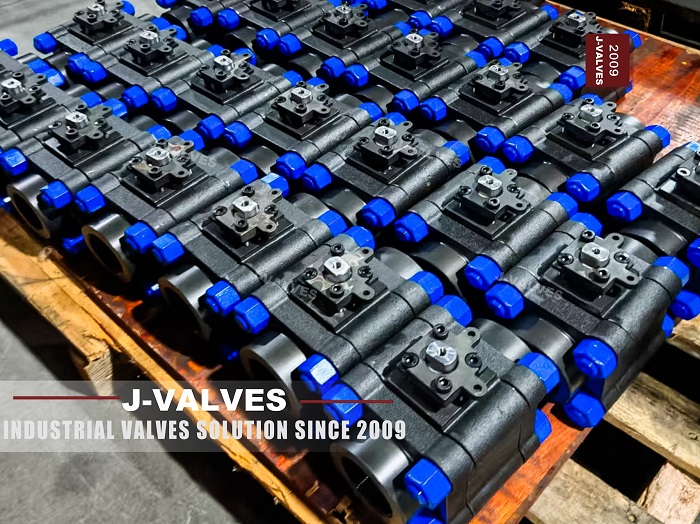

Válvula de esfera de aço forjada de 3 peças (900#)

Recursos de design

(1) Estrutura de 3 peças

A estrutura de 3 peças é uma das características proeminentes da válvula de esfera de aço forjada de 3 peças (900#) . Essa estrutura divide o corpo da válvula em três partes, conectadas por parafusos. Esse projeto não apenas facilita a montagem e a manutenção da válvula, mas também reduz efetivamente o peso e o volume geral da válvula, aumentando sua confiabilidade e flexibilidade. A estrutura de 3 peças torna a válvula mais conveniente para instalar e manter-não há necessidade de desmontar toda a válvula do pipeline, economizando significativamente o tempo e os custos.

(2) Design de bola flutuante

O design da bola flutuante é um dos projetos principais da válvula de esfera de aço forjada de 3 peças (900#) . Acionado pela pressão média, a bola pode se mover automaticamente em direção à direção a jusante e se encaixar firmemente com o assento da válvula a jusante, formando um excelente efeito de vedação. Esse design permite que a válvula mantenha o desempenho confiável de vedação nas posições totalmente abertas e totalmente fechadas, e pode ser facilmente aberta e fechada, mesmo sob diferenciais de alta pressão. Além disso, o design da bola flutuante aumenta a capacidade de limpeza da válvula, reduzindo o desgaste das impurezas na superfície de vedação.

(3) Projeto à prova de fogo e antiestático

A válvula de esfera de aço forjada de 3 peças (900#) adota um design antiestático e à prova de fogo, em conformidade com os padrões internacionais (como a API 607). O design à prova de fogo garante que, no caso de um incêndio, depois que o material da superfície de vedação não metálico seja queimado, o assento da válvula de metal possa encaixar de perto a bola através da força elástica da mola, impedindo a propagação do fogo e o vazamento da mídia. O dispositivo antistático descarrega a eletricidade estática através de um caminho condutor, evitando acidentes de segurança causados ​​por faíscas estáticas.

(4) Função automática de alívio de pressão

A cavidade da válvula está equipada com um dispositivo de alívio de pressão automático. Quando a pressão na cavidade aumenta de forma anormal, o assento da válvula pode se retrair automaticamente para liberar o excesso de pressão, garantindo a operação segura da válvula. Esta função não está disponível nas válvulas de esferas flutuantes tradicionais, melhorando bastante a segurança da válvula em uso.

(5) desempenho de vedação

A válvula de esfera de aço forjada de 3 peças (900#) adota um design de duplo bloco e combéricos duplos (DBB), garantindo o desempenho de vedação, mesmo na posição totalmente aberta ou totalmente fechada. O assento da válvula combina vedação suave e vedação de metal para fornecer um efeito de vedação confiável. Além disso, a válvula está equipada com um dispositivo de injeção de graxa de emergência; Se a superfície de vedação for danificada, o reparo de emergência poderá ser realizado através do sistema de injeção de graxa, prolongando a vida útil da válvula.

Cenários de aplicação

(1) indústria de petróleo e gás

A válvula de esfera de aço forjada de 3 peças (900#) é amplamente utilizada na exploração, transporte e processamento de petróleo e gás natural. Sua resistência de alta pressão e alta temperatura permite suportar condições de trabalho extremas, garantindo a operação normal dos sistemas de tubulação. Na indústria de petróleo e gás, a válvula é usada principalmente para controlar o limite de fluidos, ajustar a pressão e o fluxo e evitar acidentes de vazamento e incêndio.

(2) Indústria química

Os processos de produção química geralmente envolvem meios corrosivos, e a resistência à corrosão da válvula de esfera de aço forjada de 3 peças (900#) o torna a escolha ideal. A válvula pode efetivamente impedir o vazamento de mídia, protegendo a segurança dos operadores e do meio ambiente. Seu projeto à prova de fogo e antiestático também atende aos rígidos requisitos de segurança da indústria química.

(3) Indústria de energia

Nos oleodutos de vapor e água dos sistemas de energia, a válvula de esfera de aço forjada de 3 peças (900#) pode controlar o limite de fluidos, ajustar a pressão do sistema e melhorar a eficiência operacional do equipamento de energia. Seu desempenho de alta pressão e alta temperatura permite que ele se adapte às duras condições de trabalho da indústria de energia.

(4) indústria petroquímica e de refino

As indústrias petroquímicas e refinadas precisam lidar com um grande número de meios de alta temperatura, alta pressão e corrosivos. O projeto de alto desempenho da válvula de esfera de aço forjada de 3 peças (900#) permite que ele atenda aos requisitos dessas duras condições de trabalho. Seu design à prova de fogo e antiestático também cumpre os padrões de segurança do setor, garantindo a segurança e a estabilidade do processo de produção.

Instalação e manutenção

(1) Precauções de instalação

1. Limpeza do oleoduto: Antes de instalar a válvula, verifique se o interior do oleoduto está limpo e livre de impurezas e objetos estranhos.

2. Conexão adequada: Com base no tipo de conexão da válvula (flangeado ou soldado), verifique se uma conexão firme e confiável. Para conexões flangeadas, aperte os parafusos uniformemente para evitar vazamentos.

3. Direção correta: verifique se a direção do fluxo da válvula é consistente com a do pipeline; Evite instalação reversa.

4. Suporte estável: Para válvulas de tamanho grande, instale os dispositivos de suporte apropriados para impedir que a tensão da tubulação danifique a válvula.

(2) Pontos -chave de manutenção

1. Inspeção regular: verifique regularmente o desempenho de vedação da válvula e a flexibilidade operacional e identifique e abordem prontamente possíveis problemas.

2. Manutenção de lubrificação: Lubrifique regularmente o caule e os rolamentos da válvula para reduzir o atrito e prolongar a vida útil da válvula.

3. Manutenção de limpeza: Limpe regularmente a superfície da válvula para evitar a corrosão e o acúmulo de impurezas.

4. Reparo de emergência: Se os danos à superfície de vedação forem detectados, use o dispositivo de injeção de graxa de emergência para reparo em tempo hábil para garantir o desempenho de vedação da válvula.

Parâmetros técnicos

Os parâmetros técnicos da válvula de esfera de aço forjada de 3 peças (900#) são os mostrados na tabela abaixo

Descrição detalhada

• Classe de pressão: ANSI Classe 900 indica que a válvula pode suportar alta pressão operacional, tornando-a adequada para condições de trabalho de pressão média a alta.

• Diâmetro nominal: o intervalo de necessidades de aplicação DN15 a DN50, desde pipelines de tamanho pequeno até pipelines de médio e grande porte.

• Temperatura operacional: pode funcionar de forma estável dentro da faixa de temperatura de -29 a 425 ℃, aplicável a várias condições de trabalho extremas.

• Material do corpo da válvula: A opção de aço carbono e aço inoxidável permite que ele se adapte a diferentes ambientes corrosivos.

• Material de vedação: PTFE e RPTFE proporcionam excelente estabilidade química e desempenho de vedação, enquanto as vedações de metal são adequadas para condições de alta temperatura e alta pressão.

• Tipo de conexão: As conexões flangeadas e soldadas oferecem opções de instalação flexíveis para atender aos requisitos de diferentes sistemas de pipeline.

• Modo de operação: os modos de operação manual, pneumática e elétrica satisfazem as necessidades operacionais sob diferentes condições de trabalho.
