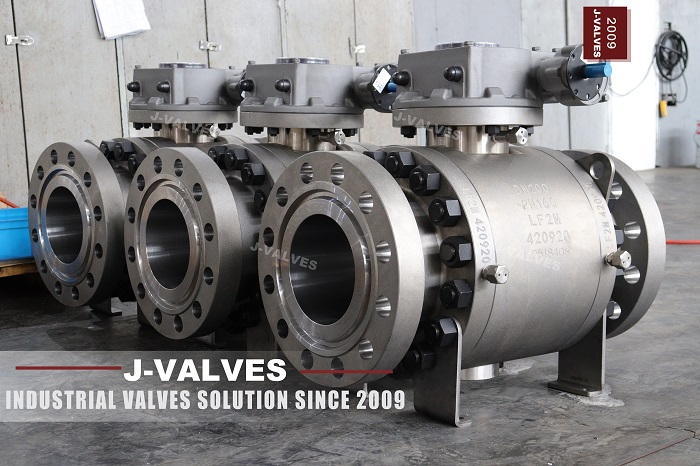

Certificado de grau nuclear ASME | Como as válvulas esfera munhão podem atender aos requisitos de vazamento zero sísmico em sistemas auxiliares de energia nuclear?

Nas centrais nucleares, os sistemas auxiliares desempenham um papel crítico na manutenção de uma operação segura e estável. Esses sistemas suportam resfriamento, água de alimentação, drenagem, tratamento químico, proteção contra incêndio e outros serviços essenciais. Embora possam não controlar diretamente o núcleo do reator, a sua confiabilidade é vital para a segurança geral da planta.

Para estas aplicações exigentes, a válvula não é apenas um componente de controle de fluxo. Ele deve resistir a flutuações de pressão, longos ciclos de serviço, vibrações externas e eventos sísmicos, mantendo ao mesmo tempo um desempenho de desligamento confiável. É por isso que as válvulas esfera munhão são frequentemente consideradas para sistemas auxiliares nucleares onde estabilidade, durabilidade e desempenho à prova de vazamentos são necessários.

I. Por que os sistemas auxiliares nucleares exigem mais das válvulas?

Os sistemas auxiliares nucleares operam sob rigorosas expectativas de segurança e qualidade. Uma falha de válvula nesses sistemas pode afetar a continuidade do processo, os intervalos de manutenção e, em alguns casos, as margens de segurança da planta.

Três requisitos são especialmente importantes:

Primeiro, o desempenho da vedação hermética é essencial. Vazamentos internos ou externos podem comprometer a eficiência do sistema e criar preocupações de segurança.

Em segundo lugar, a resistência sísmica é importante. As válvulas devem permanecer funcionais sob cargas sísmicas, movimento da tubulação e vibração estrutural.

Terceiro, a confiabilidade a longo prazo não é negociável. Os projetos nucleares muitas vezes exigem vida útil prolongada, rastreabilidade e planejamento de manutenção controlada.

II. Por que as válvulas esfera munhão são ideais

Uma válvula esfera munhão utiliza suporte superior e inferior para a esfera, o que reduz a carga nas sedes e melhora o desempenho em aplicações de alta pressão ou grande diâmetro.

Comparado com uma válvula de esfera flutuante, um projeto montado em munhão oferece diversas vantagens:

1. Torque operacional mais baixo e mais estável
A esfera é suportada mecanicamente, portanto a força operacional permanece mais previsível.

2. Melhor controle de desligamento
O design da sede pode ser otimizado para baixo vazamento e vedação consistente.

3. Adequada para serviços de alta pressão e grande diâmetro
Isso torna a válvula uma escolha prática para linhas auxiliares exigentes.

4. Integração mais fácil com automação
As válvulas esfera Trunnion podem ser combinadas com atuadores elétricos ou pneumáticos para operação remota e sistemas de intertravamento.

III. Como atender aos requisitos de vazamento sísmico zero

Atender às expectativas sísmicas e de vazamento zero requer mais do que um folheto de produto forte. Depende da cadeia completa de design, materiais, fabricação, testes e instalação.

1) Projeto estrutural para estabilidade sísmica

Uma válvula destinada ao serviço nuclear deve usar um corpo robusto, um arranjo de suporte estável e uma geometria bem controlada da haste e do rolamento.

Considerações importantes de design incluem:

• rigidez corporal otimizada e espessura da parede

• alinhamento preciso da haste, esfera e suporte do munhão

• recursos anti-afrouxamento

• tolerância para expansão térmica e movimento da tubulação

2) Seleção de materiais para confiabilidade

O serviço auxiliar nuclear geralmente requer materiais com forte resistência à pressão, resistência à corrosão e resistência à fadiga. As opções comuns podem incluir aço carbono, aço inoxidável, aço de baixa temperatura e outras ligas especificadas pelo projeto.

O controle de materiais deve garantir:

• composição química estável

• propriedades mecânicas verificadas

• nenhuma perda de desempenho após soldagem ou tratamento térmico

• rastreabilidade total desde a matéria-prima até o produto acabado

3) Projeto do sistema de vedação para baixo vazamento

'Vazamento zero' é um requisito do projeto que depende da precisão e validação do projeto. As melhorias típicas de vedação incluem:

• usinagem precisa das superfícies da esfera e da sede

• pré-carga controlada do assento

• estruturas de vedação à prova de fogo, antiestáticas ou resistentes ao desgaste

• projeto de gaxeta de haste multiestágio

• arranjos opcionais de vedação secundária ou purga

4) Teste e verificação

Para equipamentos de nível nuclear, o desempenho deve ser comprovado e não presumido. As etapas de verificação comuns incluem:

• teste de resistência do casco

• testes de vazamento de sede de baixa e alta pressão

• testes de ciclo ou resistência

• qualificação relacionada com sísmica

• exame não destrutivo de peças críticas

• documentação completa e revisão de rastreabilidade

5) Disciplina de instalação e manutenção

Mesmo a melhor válvula pode ter um desempenho inferior se a instalação for inadequada. Para sistemas auxiliares nucleares, o alinhamento correto da tubulação, o suporte adequado, a carga de torque controlada e a inspeção programada são essenciais.

4. O que significa grau nuclear ASME

A classificação nuclear ASME não é apenas um rótulo. Representa uma estrutura orientada para a qualidade com foco na rastreabilidade, documentação, verificação e processos de fabricação controlados.

Para uma válvula de esfera munhão , normalmente significa:

• registros completos de projeto

• rastreabilidade clara do material

• procedimentos de fabricação controlados

• resultados de testes inspecionáveis

• documentação de qualidade pronta para auditoria

É por isso que os projetos nucleares avaliam mais do que o preço. Eles também avaliam o controle de processos, a capacidade de conformidade e a experiência em engenharia.

V. Aplicações Típicas em Sistemas Auxiliares Nucleares

As válvulas de esfera munhão são comumente usadas em:

• sistemas de água de resfriamento

• linhas auxiliares de água de alimentação

• ramos de tratamento químico

• dutos de descarga e recuperação

• serviço de isolamento de alta pressão

• circuitos de suporte de segurança operados remotamente

Nestas aplicações, o objetivo não é simplesmente a resistência mecânica. O verdadeiro objetivo é um desempenho estável, documentado e de longo prazo.

VI. Como selecionar a válvula esfera munhão correta para projetos nucleares

Ao escolher uma válvula para uso nuclear, é aconselhável revisar:

• experiência em projetos nucleares

• material completo e documentação de inspeção

• capacidade de personalizar de acordo com as especificações do projeto

• capacidade de qualificação sísmica e de vazamento

• compatibilidade do atuador

• conformidade com os padrões exigidos e especificações do proprietário

Para sistemas auxiliares nucleares, um fornecedor de válvulas qualificado deve fornecer mais do que equipamento. Deve fornecer uma solução de engenharia com documentação que possa resistir à revisão.

VII. Conclusão

Os sistemas auxiliares nucleares exigem muito mais das válvulas do que o serviço industrial comum. As válvulas esfera munhão se destacam porque oferecem forte estabilidade estrutural, baixo torque operacional, adequação a alta pressão e desempenho de vedação confiável.

Quando o projeto, os materiais, a fabricação, os testes e a instalação são controlados como um sistema, uma válvula esfera munhão pode atender melhor às rigorosas expectativas sísmicas e de vazamento zero dos projetos de nível nuclear da ASME. Para aplicações de energia nuclear, esta não é apenas uma escolha técnica, mas também uma estratégia de segurança.

Perguntas frequentes

Q1: Onde as válvulas de esfera munhão são usadas em usinas nucleares?
A1: Eles são comumente usados ​​em resfriamento auxiliar, água de alimentação, tratamento químico, descarga, recuperação e linhas de isolamento de alta pressão.

Q2: Vazamento zero significa absolutamente nenhum vazamento?
A2: Em termos de engenharia, geralmente significa vazamento extremamente baixo ou um limite de vazamento definido pelo projeto verificado por meio de testes.

Q3: O que melhora principalmente o desempenho sísmico?
A3: O design da carroceria, a estrutura de suporte, a resistência do material, a qualidade da instalação e os testes de qualificação contribuem.
