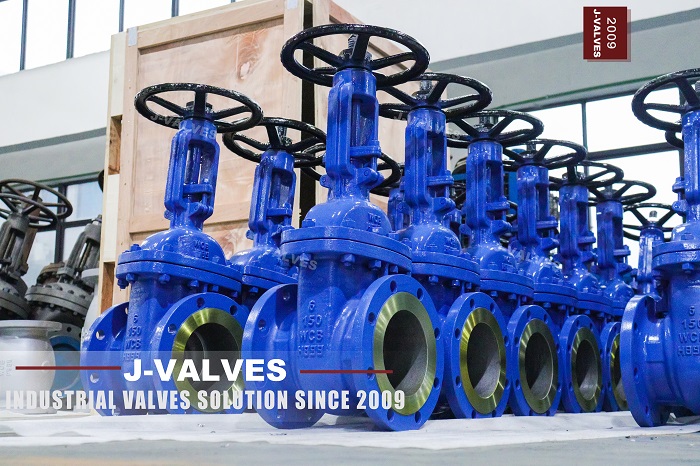

Nas indústrias de petróleo, gás natural e química, as válvulas gaveta flangeadas de aço carbono Classe 150 WCB de 6 polegadas estão entre os equipamentos de isolamento de dutos mais comumente usados. Mas você sabia que as válvulas marcadas como compatíveis com o padrão podem ter um desempenho muito diferente em serviços de alta pressão?
ASME B16.34 e API 600 são duas normas fundamentais para válvulas industriais com posicionamento totalmente diferente: a primeira define a linha de base geral de segurança, enquanto a última serve como uma especificação atualizada para condições de trabalho severas. Este artigo esclarece suas discrepâncias reais em ambientes de alta pressão com explicações técnicas simples e gráficos de comparação.
Nome completo: Válvulas de extremidade flangeada, rosqueada e soldada, considerada o padrão fundamental para válvulas industriais . Ele especifica classificações de pressão-temperatura, espessura mínima de parede e requisitos básicos de materiais para quase todos os tipos de válvulas, incluindo válvulas gaveta, válvulas globo, válvulas esfera e válvulas borboleta.
Recursos principais
Ampla cobertura: aplicável a todos os tipos de válvulas e diversos materiais
Garantia básica de segurança: define critérios mínimos de segurança para vasos de pressão
Boa intercambialidade: permite a instalação compatível de válvulas de diferentes fabricantes
Nome completo: Válvulas gaveta com castelo aparafusado em aço para indústrias de petróleo e gás natural, especialmente formuladas para ambientes de alta pressão e altamente corrosivos nos setores de petróleo e gás. É aplicável exclusivamente a válvulas gaveta com castelo aparafusado de aço com requisitos muito mais rigorosos do que ASME B16.34.
Recursos principais
Estrutura mais espessa: espessura da parede 20%-30% maior que B16.34 com tolerância à corrosão
Controle rigoroso: supervisão completa de materiais, testes e documentos técnicos
Desempenho resistente ao fogo: conformidade obrigatória com o teste de segurança contra incêndio API 607
Resumindo, a ASME B16.34 garante que as válvulas funcionem, enquanto a API 600 garante uma operação confiável a longo prazo em ambientes agressivos.
Itens de comparação | Certificado ASME B16.34 | Certificado API 600 | Impacto no serviço de alta pressão |
Tipos de válvulas aplicáveis | Todos os tipos de válvula | Somente válvulas de gaveta com castelo aparafusado em aço | API 600 apresenta design direcionado para válvulas gaveta |
Espessura da parede do corpo da válvula | Espessura mínima da parede calculada pela fórmula do vaso de pressão | 20%-30% mais espesso que B16.34 mais tolerância à corrosão | Resistência superior ao afinamento do metal sob alta pressão e corrosão |
Diâmetro da haste | Dimensão padrão | Design reforçado com maior resistência à torção | Operação mais suave e menos travamento sob grande diferença de pressão |
Requisitos de superfície de vedação | Vedação suave como PTFE permitida | Vedação obrigatória de metal com metal (13Cr/Stellite) | Vedações macias tendem a falhar em altas temperaturas e pressões; vedação de metal proporciona maior estabilidade |
Restrições de Materiais | Mais de 50 grupos de materiais, incluindo ferro fundido e latão | Limitado a aço carbono, aço de baixa liga e aço inoxidável (WCB/WC6/CF8M) | Elimina materiais frágeis para evitar riscos de ruptura sob alta pressão |
Testes não destrutivos (NDT) | Somente inspeção visual para válvulas padrão | 100% de testes radiográficos (RT) mais testes de partículas magnéticas/penetrantes para corpos de válvulas | Detecta defeitos de fundição antecipadamente e elimina riscos de vazamento de alta pressão |
Teste de pressão do casco | 1,5 vezes a pressão nominal, mantida por 1-2 minutos | 1,5 vezes a pressão nominal, mantida por 5 minutos | Um período de retenção de pressão mais longo verifica a integridade estrutural de forma eficaz |
Teste de vedação do assento | 1,1 vezes a pressão nominal, leve vazamento permitido | 1,1 vezes a pressão nominal, padrão de vazamento zero | Garante estanqueidade absoluta e evita vazão média sob alta pressão |
Teste de Ciclo Operacional | Sem requisitos obrigatórios | 5-10 ciclos completos de abertura e fechamento | Verifica a correspondência estável entre o disco da comporta e a sede da válvula sob alta pressão |
Teste de segurança contra incêndio | Não obrigatório | Teste de incêndio obrigatório API 607 (1475°F por 30 minutos) | Mantém o desempenho da vedação após acidentes com incêndio e atende aos códigos de segurança petroquímica |
Documentos de Qualidade | Certificado Simples Tipo A | Declaração detalhada Tipo B + rastreabilidade completa do material | Essencial para auditoria de projetos de alta pressão e gerenciamento completo do ciclo de vida |
Cenários de aplicação típicos | Usinas de energia, tratamento de água, projetos químicos em geral | Refinarias, oleodutos e gasodutos, equipamentos de serviço de hidrogênio de alta pressão | API 600 é a escolha mais segura para condições de trabalho de alta pressão |
A lacuna na espessura da parede é igual à lacuna na margem de segurança
Na Classe 150 (pressão nominal de aproximadamente 285 psi), a espessura da parede especificada por B16.34 atende apenas ao padrão teórico anti-estouro. A API 604 adiciona tolerância extra à corrosão, considerando que o sulfeto de hidrogênio e os meios ácidos em tubulações de alta pressão irão corroer o metal gradualmente.
Analogia: As válvulas B16.34 são como portas antifurto padrão, enquanto as válvulas API 600 são portas de cofre reforçadas, que não falharão devido à atenuação da espessura da parede após anos de serviço.
Testar lacuna padrão é igual a lacuna de confiabilidade
Os testes sob B16.34 são inspeções básicas de fábrica, enquanto os testes API 600 são verificações de condições extremas:
Maior tempo de retenção de pressão expõe facilmente pequenas rachaduras
Padrão estrito de vazamento zero evita possíveis acidentes graves causados por vazamentos menores
Teste adicional de incêndio em alta temperatura garante desempenho estável em emergências extremas
A lacuna padrão do material é igual à lacuna de tolerância a falhas
A ASME B16.34 permite ferro fundido e outros materiais frágeis para válvulas de baixa pressão, que são completamente proibidos pela API 600. Pequenas falhas em materiais frágeis podem se expandir rapidamente e levar à ruptura catastrófica sob alta pressão.
Cenários do Projeto | Padrão recomendado | Razões |
Oleodutos de alta pressão em refinarias | API 600 | Resiste à corrosão e à alta pressão com estrutura espessada e desempenho de vazamento zero |
Sistemas de condensado de vapor em usinas de energia | ASME B16.34 | Condições de trabalho amenas com maior custo-benefício |
Dutos de transporte de gás natural de longa distância | API 600 | Alta pressão e meio inflamável exigem certificação obrigatória de resistência ao fogo |
Sistemas de circulação de água em fábricas comuns | ASME B16.34 | O serviço de água limpa de baixa pressão não precisa de projeto exagerado |
Principais pontos de isolamento de fábricas de produtos químicos | Certificação dupla (B16.34 + API 600) | Equilibra intercambialidade universal e confiabilidade operacional |
Nota importante: As válvulas API 600 atendem totalmente às classificações de pressão-temperatura ASME B16.34 e podem substituir as válvulas B16.34 de forma compatível, mas a substituição reversa não é viável.
1. Leia a placa de identificação, não apenas o tamanho e a classificação
Exigir marcação explícita de “API 600” ou “ASME B16.34”; evite afirmações vagas de 'atende aos padrões dos EUA'
2. Solicite certificados, não apenas um certificado de aprovação
As válvulas API 600 devem vir com rastreabilidade de lote térmico de material, relatórios NDT e certificação de teste de fogo API 607
3.Pese a válvula – verificação rápida de autenticidade
Uma válvula API 600 é 20–30% mais pesada que sua equivalente B16.34; válvulas de luz suspeitas podem indicar corte de canto
4. Não economize dinheiro em serviços de alta pressão
As válvulas API 600 custam de 15 a 25% mais antecipadamente, mas o custo de um vazamento de alta pressão excede em muito a diferença de preço
ASME B16.34 é o padrão básico universal para válvulas industriais garantindo segurança e intercambialidade fundamentais, enquanto API 600 é o padrão especializado de alto nível para válvulas gaveta de alta pressão com atualizações abrangentes em espessura de parede, seleção de materiais, testes de desempenho e segurança contra incêndio.
Para válvulas de gaveta flangeadas WCB de 150LB de 6 polegadas aplicadas em óleo de alta pressão, gás, produtos químicos, condições de trabalho corrosivas e de alta temperatura, a certificação API 600 não é uma escolha opcional, mas um requisito obrigatório. A diferença entre os dois padrões não é uma pequena diferença de desempenho, mas o fator decisivo para uma operação estável e segura ao longo de uma década.
