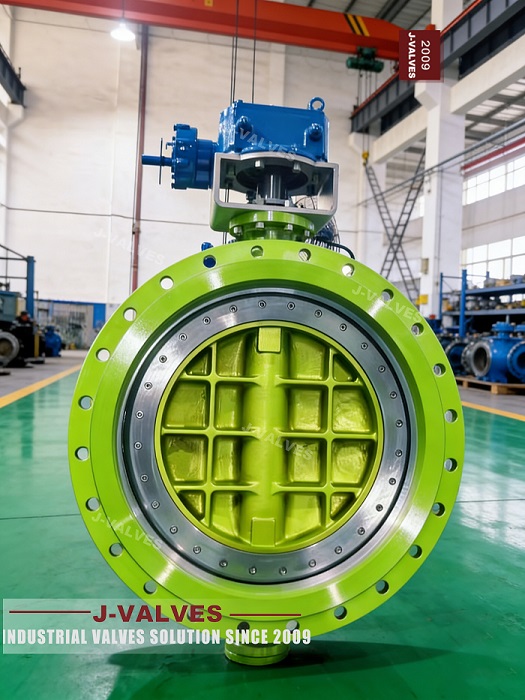

Válvula borboleta de triplo deslocamento com certificação API 609 – Design com flange dupla

Nos modernos sistemas de controle de fluxo industrial, selecionar uma válvula que forneça vedação confiável, durabilidade e alto desempenho é fundamental para operações seguras e eficientes. Entre os vários tipos de válvulas disponíveis no mercado, a válvula borboleta de triplo deslocamento com design de flange duplo com certificação API 609 tornou-se a escolha preferida para aplicações industriais exigentes.

Em comparação com válvulas borboleta convencionais ou designs de sede macia, a válvula borboleta de deslocamento triplo oferece capacidade de vedação superior, atrito reduzido e vida útil mais longa. A adição de uma conexão com flange duplo aumenta ainda mais a estabilidade da tubulação e a segurança da instalação, tornando-a adequada para ambientes de serviço severos, de alta pressão e alta temperatura.

Indústrias como petróleo e gás, processamento petroquímico, geração de energia e fabricação de produtos químicos dependem fortemente dessas válvulas de alto desempenho para manter operações seguras e eficientes.

I.Compreendendo o projeto da válvula borboleta de deslocamento triplo

A válvula borboleta de triplo deslocamento é uma válvula de alto desempenho projetada para eliminar o atrito entre o disco e a sede durante a operação. Seu design inovador incorpora três compensações que melhoram a eficiência da vedação e a confiabilidade mecânica.

1.Primeiro deslocamento – Posição do eixo atrás do assento

O primeiro deslocamento posiciona o eixo da válvula ligeiramente atrás da superfície de vedação. Este design permite que o disco se afaste rapidamente da sede quando a válvula abre, reduzindo o desgaste nas superfícies de vedação.

2.Segundo deslocamento – deslocamento do eixo da linha central do pipeline

O segundo deslocamento afasta o eixo da linha central da tubulação. Esta configuração cria um movimento semelhante ao came durante a operação, garantindo um desempenho de abertura e fechamento mais suave.

3. Terceiro Offset – Geometria de Vedação Cônica

O terceiro deslocamento introduz uma superfície de vedação cônica em vez de uma sede circular tradicional. Esta geometria garante que o disco e a sede só entrem em contato no momento final do fechamento, eliminando o atrito contínuo durante a operação.

Como resultado, as válvulas borboleta de deslocamento triplo alcançam um desempenho de fechamento hermético com desgaste mecânico mínimo, prolongando significativamente a vida operacional da válvula.

II.Principais vantagens das válvulas borboleta de dupla flange e triplo deslocamento

1. Vedação confiável de metal com metal

Uma das vantagens mais significativas das válvulas borboleta de deslocamento triplo é sua tecnologia de vedação com sede metálica. Ao contrário das válvulas de sede macia que dependem de elastômeros, as válvulas de sede metálica podem suportar temperaturas e pressões extremas, mantendo um excelente desempenho de vedação.

Isso os torna ideais para aplicações que envolvem vapor, óleo quente, produtos químicos corrosivos e fluidos de alta pressão.

2. Vida útil prolongada

Como o disco não esfrega continuamente contra a sede durante a operação, o atrito é minimizado. Isto reduz o desgaste em superfícies de vedação críticas e prolonga significativamente a vida útil da válvula.

Menor atrito também significa menos requisitos de manutenção, ajudando os operadores a reduzir o tempo de inatividade e os custos de manutenção.

3. Forte estabilidade de tubulação com design de flange duplo

A conexão com flange duplo fornece forte suporte estrutural e alinhamento dentro do sistema de tubulação. Em comparação com as válvulas borboleta estilo wafer ou lug, as válvulas de flange duplo oferecem melhor estabilidade mecânica e integração mais fácil com sistemas de tubulação industrial pesada.

Este design garante:

• Conexão segura de pipeline

• Maior confiabilidade de vedação

• Melhor resistência ao estresse e vibração da tubulação

Para tubulações de grande diâmetro ou sistemas de alta pressão, a configuração de flange duplo oferece vantagens operacionais significativas.

4. Capacidade de alta temperatura e alta pressão

As válvulas borboleta de deslocamento triplo são amplamente utilizadas em aplicações onde as válvulas convencionais podem falhar devido a condições operacionais extremas.

Os recursos de desempenho típicos incluem:

• Resistência à alta temperatura

• Tolerância de alta pressão

• Excelente resistência à corrosão com materiais adequados

Com a seleção apropriada de materiais, como aço inoxidável, aço-liga ou revestimentos especiais de sede metálica, essas válvulas podem funcionar de maneira confiável em ambientes industriais severos.

5. Conformidade com os padrões internacionais API 609

As válvulas fabricadas de acordo com os padrões API 609 atendem a requisitos rigorosos de projeto, fabricação, testes e desempenho. A conformidade com este padrão reconhecido internacionalmente garante que a válvula ofereça qualidade e confiabilidade consistentes.

As válvulas borboleta com certificação API 609 passam por procedimentos de teste rigorosos, incluindo:

• Teste de pressão

• Teste de vazamento

• Verificação de resistência estrutural

Isso garante que a válvula possa operar com segurança em sistemas industriais críticos.

III. Aplicações Industriais Típicas

Devido à sua avançada tecnologia de vedação e construção durável, as válvulas borboleta de duplo deslocamento e triplo flange são amplamente utilizadas em muitos setores.

1. Indústria de Petróleo e Gás

Em oleodutos e gasodutos, as válvulas devem lidar com fluidos de alta pressão e potencialmente corrosivos. As válvulas borboleta de deslocamento triplo fornecem isolamento confiável e durabilidade a longo prazo.

2. Plantas Petroquímicas

As instalações petroquímicas operam frequentemente sob temperaturas e pressões extremas. O projeto de vedação com sede metálica garante uma operação estável sob essas condições desafiadoras.

3. Geração de energia

As usinas de energia exigem válvulas capazes de controlar sistemas de vapor de alta temperatura. Válvulas borboleta de deslocamento triplo são comumente usadas em linhas de vapor devido à sua resistência a altas temperaturas.

4. Processamento Químico

As fábricas de produtos químicos exigem válvulas que possam resistir a fluidos agressivos e manter um desempenho livre de vazamentos. A seleção adequada do material garante que essas válvulas possam lidar com produtos químicos corrosivos de maneira eficaz.

IV.Por que escolher uma válvula borboleta de triplo deslocamento para projetos industriais?

Ao selecionar válvulas para aplicações industriais críticas, os engenheiros devem considerar fatores como confiabilidade, durabilidade e custos de manutenção a longo prazo.

A válvula borboleta de triplo deslocamento com certificação API 609 e design de flange duplo oferece vários benefícios que a tornam uma escolha inteligente para sistemas de tubulação modernos:

• Vida de serviço longo

• Desempenho confiável de vedação de metal

• Capacidade de alta temperatura e pressão

• Requisitos de manutenção reduzidos

• Forte estabilidade de conexão de pipeline

Estas vantagens permitem aos operadores industriais melhorar a eficiência operacional, mantendo um elevado nível de segurança.

V.Connculus

À medida que os sistemas industriais se tornam mais complexos e exigentes, as válvulas de alto desempenho são essenciais para garantir um controle de fluidos eficiente e confiável. A válvula borboleta de triplo deslocamento com certificação API 609 e design de flange duplo representa uma solução de engenharia moderna que combina durabilidade, confiabilidade de vedação e estabilidade estrutural.

Com sua avançada tecnologia de vedação tripla e conexão flangeada robusta, esta válvula é adequada para ambientes de serviço severos em vários setores.

Para empresas que buscam soluções confiáveis ​​de controle de fluxo, investir em de alta qualidade válvulas borboleta de triplo deslocamento pode melhorar significativamente a segurança, a eficiência e o desempenho operacional do sistema a longo prazo.
