No campo de sistemas de dutos industriais, especialmente nas indústrias de petróleo, gás natural e tratamento de água em grande escala, as válvulas esfera munhão de grande porte que atendem aos padrões API 6D tornaram-se o equipamento principal para controle e isolamento de fluidos. API 6D, formulado pelo American Petroleum Institute (API), é um padrão oficial reconhecido globalmente para válvulas de dutos, definindo requisitos rigorosos para projeto, fabricação, montagem, teste e documentação de válvulas. Para projetos de tubulações de grande diâmetro, a estabilidade, a capacidade de suporte de pressão e o desempenho de vedação das válvulas afetam diretamente a segurança e a eficiência de todo o sistema. Este artigo analisará profundamente as características principais, os requisitos do padrão API 6D, as principais comparações de parâmetros e os cenários de aplicação de válvulas esfera munhão de grande porte, fornecendo referências profissionais para engenheiros, compradores e profissionais do setor.

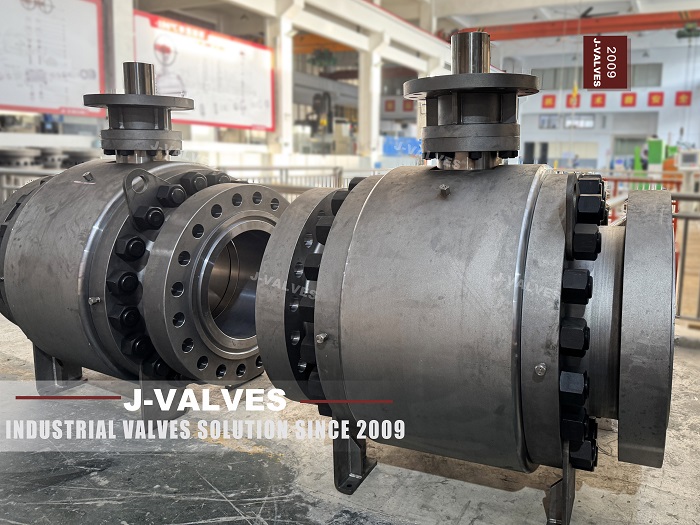

Uma válvula esférica munhão de grande porte refere-se a uma válvula esférica com diâmetro nominal (DN) de DN300 e superior (ou NPS12 e superior), e sua principal característica estrutural é o design montado em munhão - o que significa que a esfera é mecanicamente ancorada por eixos (munhões) na parte superior e inferior, evitando que a esfera se mova dentro do corpo da válvula, mesmo sob condições de pressão extrema. Ao contrário das válvulas de esfera flutuantes que dependem da pressão do fluido para vedação, as válvulas de esfera munhão usam sedes flutuantes acionadas por mola que se movem em direção à esfera fixa para formar uma vedação hermética, garantindo desempenho consistente independentemente das mudanças de pressão.
A conformidade com os padrões API 6D significa que a válvula passou por rigorosos procedimentos de projeto e teste, incluindo testes de pressão, testes não destrutivos e testes de segurança contra incêndio, e pode atender às duras condições de trabalho de alta pressão, alta temperatura e meios corrosivos em tubulações industriais. Vale ressaltar que a API 6D não se aplica a válvulas de dutos submarinos, que são cobertas pelo padrão API 6DSS separado.
As válvulas esfera munhão de grande porte API 6D são projetadas para lidar com classificações de pressão que variam de Classe 150 a Classe 2500 (PN10 a PN420) e podem ser fabricadas em tamanhos de até DN1400 (NPS56) ou maiores, atendendo plenamente às necessidades de projetos de oleodutos de grande escala, como oleodutos e gasodutos transnacionais e grandes usinas de energia. A estrutura do munhão distribui as cargas de pressão pelos mancais do munhão, evitando forças concentradas nas sedes e nas hastes, melhorando assim a capacidade de suporte de pressão e a vida útil da válvula.
Adotando um projeto de vedação bidirecional, a válvula pode atingir o nível de vazamento Classe VI (vazamento zero na maioria dos casos) através de sedes com mola e materiais de vedação de alta qualidade (como PTFE, RPTFE ou vedações metal-metal). Isso garante que nenhum vazamento de fluido ocorra mesmo em ambientes com diferencial de alta e baixa pressão, prevenindo efetivamente a poluição ambiental e os riscos à segurança. Alguns modelos também possuem um design de duplo bloqueio e sangria (DBB), que pode ventilar ou sangrar a cavidade entre as duas sedes quando a esfera é fechada, melhorando ainda mais a confiabilidade da vedação.
O projeto da esfera montada no munhão elimina o movimento da esfera induzido por pressão, tornando o torque operacional consistente em todas as faixas de pressão e significativamente menor do que o das válvulas esfera flutuantes da mesma especificação. Isso permite fácil operação mesmo para válvulas de grande porte, e a válvula pode ser equipada com atuadores manuais, de engrenagem, elétricos, pneumáticos ou hidráulicos para atender a diferentes necessidades de operação, adaptando-se a cenários de controle remoto e no local.
Todos os links, desde o projeto, seleção de materiais, fabricação até testes, devem estar em conformidade com os requisitos API 6D. Por exemplo, a classificação de pressão-temperatura deve atender à ASME B16.34, a conexão do flange deve estar em conformidade com a ASME B16.5 ou ASME B16.47 e testes não destrutivos (como testes ultrassônicos, testes radiográficos) devem ser realizados em componentes críticos. Além disso, a válvula pode ser opcionalmente certificada para segurança contra incêndio (API 6FA/607) e emissões fugitivas (ISO 15848) para atender aos requisitos mais elevados da indústria.
A tabela a seguir compara os parâmetros principais de quatro válvulas esfera munhão API 6D comuns de grande porte (DN300 a DN1000), que podem fornecer uma referência rápida para compra e seleção (todos os parâmetros estão em conformidade com os padrões API 6D e são provenientes de dados reais de aplicações industriais):
Parâmetro | DN300 (NPS12) | DN500 (NPS20) | DN800 (NPS32) | DN1000 (NPS40) |
Diâmetro nominal | DN300 (300mm) | DN500 (500mm) | DN800 (800mm) | DN1000 (1000mm) |
Classe de pressão | Classe 150-600 (PN10-PN100) | Classe 150-900 (PN10-PN160) | Classe 150-600 (PN10-PN100) | Classe 150-300 (PN10-PN50) |
Material corporal | Aço Carbono (WCB), Aço Inoxidável (CF8M) | Aço Carbono (WCB), Aço Liga (LCC) | Aço Carbono (WCB), Aço Inoxidável (CF8M) | Aço Carbono (WCB), Aço Inoxidável Duplex |
Material do assento | PTFE, metal com metal | RPTFE, metal com metal | RPTFE, PEEK | PEEK, metal com metal |
Modo de operação | Operado por engrenagem, elétrico | Elétrico, Pneumático | Elétrico, Hidráulico | Elétrico, Hidráulico |
Temperatura aplicável | -29°C ~ 350°C | -40°C ~ 350°C | -40°C ~ 300°C | -20°C ~ 250°C |
Meio aplicável | Petróleo, Gás Natural, Água | Petróleo, Gás Natural, Meios Químicos | Gás Natural, Petróleo Bruto, Esgoto | Água, Gás Natural, Chorume |
Classe de vazamento | Classe VI | Classe VI | Classe VI | Classe VI |
Certificação API 6D | Compatível | Compatível | Compatível | Compatível |
Devido ao seu excelente desempenho e conformidade com os padrões API 6D, as válvulas esfera munhão de grande porte são amplamente utilizadas nos principais campos industriais que exigem alta segurança e confiabilidade:
É a válvula principal para oleodutos de transmissão de petróleo e gás onshore e offshore, refinarias e postos de gasolina. É usado para isolamento e controle de petróleo bruto, gás natural e produtos refinados, especialmente adequado para oleodutos cross-country e plataformas offshore que exigem operação estável de longo prazo sob alta pressão e ambientes agressivos.
Em usinas termelétricas e usinas nucleares, é usado em sistemas de circulação de água, tubulações de vapor e sistemas de água de resfriamento para controlar o fluxo de meios de alta temperatura e alta pressão, garantindo a operação segura e estável dos equipamentos de geração de energia.
Para projetos de abastecimento e drenagem de água em grande escala, estações de tratamento de esgoto e projetos de dessalinização, é utilizado para controlar o fluxo de grande volume de água e esgoto, com as vantagens de resistência à corrosão e baixo custo de manutenção.
Usado em tubulações de reação química, tubulações de distribuição de solventes e sistemas de armazenamento de meios corrosivos, pode se adaptar a vários meios corrosivos (como ácidos, álcalis e solventes orgânicos) e atender aos rigorosos requisitos de vedação da produção química.
1. Determinar o diâmetro nominal e a classe de pressão de acordo com os parâmetros da tubulação, garantindo o atendimento às normas API 6D e ASME B16.34;
2. Selecione o corpo da válvula apropriado e o material da sede com base no meio aplicável (corrosivo, alta temperatura, etc.), como aço inoxidável para meios corrosivos e liga de aço para meios de alta temperatura;
3. Escolha o modo de operação de acordo com as necessidades de operação no local (manual, elétrico, etc.) e certifique-se de que o atuador atenda aos padrões ISO 5211;
4. Confirme os requisitos adicionais, como segurança contra incêndio, baixas emissões fugitivas e certificação SIL 3 de acordo com o ambiente de trabalho.
1. Inspecione regularmente o desempenho de vedação da válvula para evitar vazamentos causados pelo desgaste da sede e da gaxeta;
2. Realize a lubrificação regular dos rolamentos do munhão e da haste da válvula para garantir uma operação flexível;
3. Realizar testes não destrutivos em componentes críticos regularmente para detectar antecipadamente potenciais defeitos;
4. Mantenha a válvula limpa e evite bloqueios causados por impurezas médias; 5. Siga rigorosamente o padrão API 6D para registros de manutenção para garantir a rastreabilidade.
Como um componente central de tubulações industriais de grande escala, a válvula esférica munhão de grande porte API 6D tornou-se um equipamento indispensável em petróleo, gás natural, energia e outras indústrias devido à sua resistência a alta pressão, excelente desempenho de vedação, operação estável e conformidade com padrões internacionais. Ao selecionar e usar tais válvulas, é necessário seguir rigorosamente os padrões API 6D, combinar as condições reais de trabalho para determinar parâmetros e materiais e fazer um bom trabalho na manutenção diária para garantir a operação segura e eficiente do sistema de dutos.
