Queda de pressão versus otimização da taxa de fluxo em sistemas de filtro Y

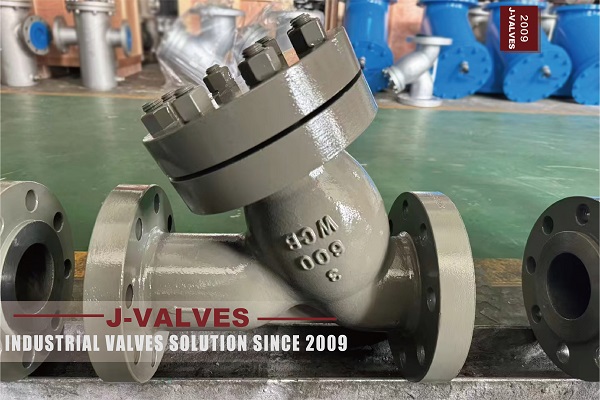

Os filtros em Y são amplamente utilizados em sistemas de tubulação industrial para proteger bombas, válvulas e equipamentos sensíveis contra partículas e detritos . Embora garantir a eficiência da filtragem seja fundamental, gerenciar a queda de pressão e otimizar a vazão são igualmente importantes para manter a eficiência do sistema, a economia de energia e a longevidade do equipamento.

1. Compreendendo a queda de pressão em filtros Y

1.1 Definição

A queda de pressão refere-se à redução na pressão do fluido à medida que ele passa pelo filtro. A queda excessiva de pressão pode levar a:

• Eficiência reduzida da bomba

• Aumento do consumo de energia

• Potencial desequilíbrio do sistema

• Desgaste prematuro do equipamento

1.2 Fatores que Afetam a Queda de Pressão

1. Tamanho da malha do filtro : A malha mais fina captura partículas menores, mas aumenta a resistência ao fluxo.

2. Taxa de fluxo : Taxas de fluxo mais altas aumentam a turbulência, resultando em maior queda de pressão.

3. Acúmulo de detritos : Com o tempo, os sólidos aprisionados reduzem a área efetiva de fluxo, aumentando ainda mais a queda de pressão.

4. Orientação do filtro : A instalação correta (perna do filtro para baixo) permite que os detritos se assentem de forma eficiente, minimizando a restrição do fluxo.

2. Princípios de otimização da vazão

2.1 Coeficiente de Fluxo (Cv)

• O coeficiente de fluxo (Cv) mede o volume de fluido que passa pelo filtro com uma queda de pressão de 1 psi.

• A escolha de um filtro com Cv adequado garante queda mínima de pressão na vazão necessária.

• Regra prática: Selecione um filtro com Cv 20–30% maior que o fluxo máximo do sistema para compensar o acúmulo de detritos.

2.2 Seleção de Malha

• Malha grossa: Reduz a queda de pressão, adequada para fluidos de baixa viscosidade com detritos moderados.

• Malha fina: Aumenta a eficiência da filtragem, usada ao proteger equipamentos sensíveis a jusante.

Dica de otimização: Equilibre a eficiência da filtragem e a queda de pressão permitida.

2.3 Tamanho do filtro e área de superfície

• Cestos ou telas maiores aumentam a área de superfície , reduzindo a velocidade do fluxo através da malha.

• Velocidade mais baixa se traduz em turbulência reduzida e menor queda de pressão , mantendo a eficiência da filtração.

3. Monitoramento e Manutenção

• Medidores de pressão diferencial : monitore a diferença de pressão no filtro para determinar os intervalos de limpeza.

• Limpeza Programada : A remoção periódica de detritos garante uma taxa de fluxo consistente e uma queda mínima de pressão.

• Substituição de malha : Substitua telas desgastadas ou corroídas para manter o desempenho ideal de Cv e pressão.

Dica profissional: considere filtros autolimpantes ou automáticos para sistemas com altas cargas de partículas.

4. Análise de queda de pressão versus taxa de fluxo

• A queda de pressão aumenta quadraticamente com a vazão em filtros Y.

• Exemplo: Duplicar a vazão pode quadruplicar a queda de pressão, dependendo do tamanho da malha e da área da tela.

• Use dinâmica de fluidos computacional (CFD) ou gráficos Cv fornecidos pelo fabricante para otimizar a seleção do filtro para vazões específicas.

Considerações Práticas:

1. Para sistemas de baixo fluxo , filtros de malha menores podem ser suficientes.

2. Para sistemas de alto fluxo , priorize telas maiores e malhas mais grossas para manter baixa queda de pressão.

3. Ajuste os cronogramas de manutenção com base nas tendências de pressão diferencial para evitar perda de energia e esforço da bomba.

5. Considerações materiais e ambientais

• Material do corpo : Aço inoxidável para resistência à corrosão, bronze (C95800) para aplicações marítimas ou de salmoura, aço carbono para água industrial não corrosiva.

• Material da tela : Aço inoxidável ou ligas especiais para aplicações químicas e de alta temperatura.

A compatibilidade entre corpo, tela e fluido garante durabilidade e mantém um desempenho de fluxo consistente.

6. Conclusão

Otimizar a queda de pressão e a vazão em sistemas de filtro Y é essencial para:

• Manter o transporte eficiente de fluidos

• Minimizando o consumo de energia

• Reduzindo a frequência de manutenção

• Prolongando a vida útil do sistema e do equipamento

Selecionando cuidadosamente o tamanho da malha, o tamanho do filtro e o material , e implementando o monitoramento da pressão diferencial , os engenheiros podem obter eficiência de filtração equilibrada e perda mínima de pressão em sistemas de tubulação industrial.
