Qual é o princípio de funcionamento do bloco duplo e da válvula de esfera de sangria?

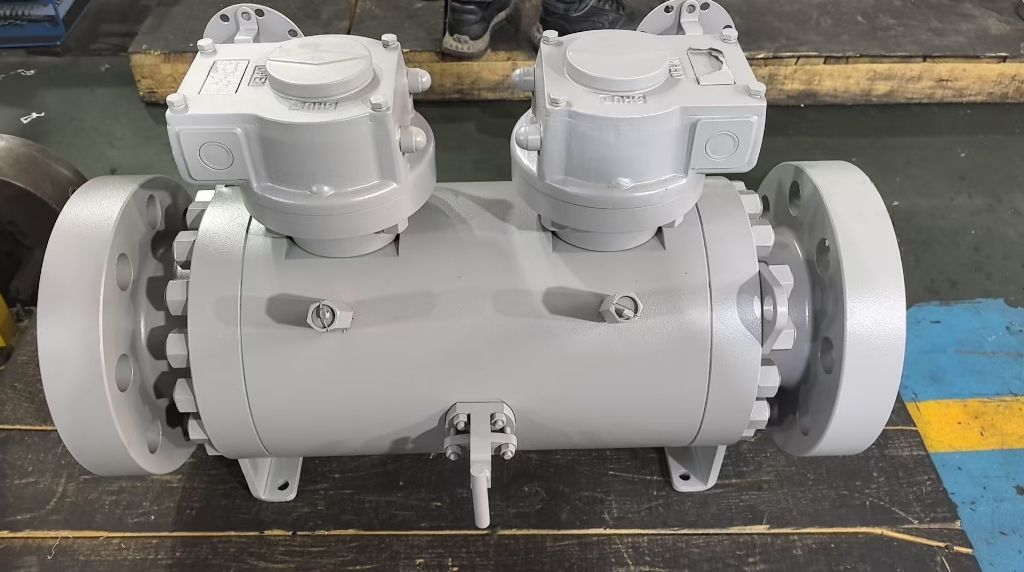

O princípio operacional do bloco duplo e da válvula de esfera de sangria ( válvula de esfera DBB ) se desenrola da seguinte forma:

Quando na configuração fechada, a bola se acumula com o assento da válvula, gerando assim a barricada de vedação inicial. Essa barricada funciona com grande eficácia na impedindo a progressão do meio dentro da tubulação, garantindo que o líquido a montante permaneça firmemente contido e não se infiltem a jusante. Ao fazê -lo, realiza a principal tarefa de bloqueio encapsulada no conceito 'Double Block ', assim como um baluarte constante que protege o meio no lugar.

Simultaneamente, é comum que essas válvulas de bola sejam equipadas com um mecanismo de ventilação. No caso de a válvula estar na postura fechada e existir uma quantidade minúscula de vazamento médio de vazamento entre o assento da válvula e a bola, essas gotículas perdidas navegarão ao longo dos canais de ventilação propositadamente projetados, congregando finalmente na ventilação para expulsão. É exatamente isso que é indicado pelo termo 'sangramento duplo'. Por um lado, protege a integridade e a pureza do meio que percorre o oleoduto, impedindo qualquer mistura de substâncias vazadas com o sistema a jusante. Por outro lado, oferece aos operadores os meios para identificar prontamente falhas de vedação latentes e instituir procedimentos de manutenção e inspeção necessários.
