Em tubulações industriais, abastecimento de água e drenagem, cenários petroquímicos e outros, as válvulas de esfera são um dos equipamentos de abertura e fechamento mais comumente usados. Válvulas de esfera comuns (principalmente estrutura de esfera flutuante) e válvulas de esfera munhão são as duas categorias mais utilizadas no mercado. Muitos compradores e pessoal de operação e manutenção são frequentemente sequestrados pelo 'preço' e escolhem cegamente válvulas de esfera comuns mais baratas, mas ignoram os custos de longo prazo trazidos pela durabilidade - o custo de mão de obra para substituir as válvulas e a perda de desligamento são muitas vezes várias vezes o preço da própria válvula.
Como profissionais com 10 anos de experiência em SEO e profundo conhecimento na indústria de válvulas industriais, nos recusamos a “falar no papel”. Foram necessários 30 dias para simular condições reais de trabalho industrial e realizar um teste abrangente de durabilidade em válvulas de esfera comuns e válvulas de esfera munhão da mesma especificação (DN100, PN16). Por fim, concluímos que, nas mesmas condições de trabalho, a durabilidade das válvulas esfera comuns é mais de 3 vezes pior do que a das válvulas esfera munhão, e a folga chega até 5 vezes em alguns cenários extremos.
Este artigo detalhará o processo de teste e as principais diferenças para ajudá-lo a julgar claramente: qual válvula de esfera é mais adequada para seu cenário de uso e como economizar custos de operação e manutenção de longo prazo por meio da seleção. Recomenda-se coletar este artigo e seguir nosso site para obter mais dicas de teste e seleção de válvulas e evitar armadilhas do setor.
Para garantir a objetividade e o valor de referência dos resultados do teste, controlamos rigorosamente as variáveis e todas as condições de teste são completamente consistentes para evitar 'testes tendenciosos'. As preparações específicas são as seguintes:

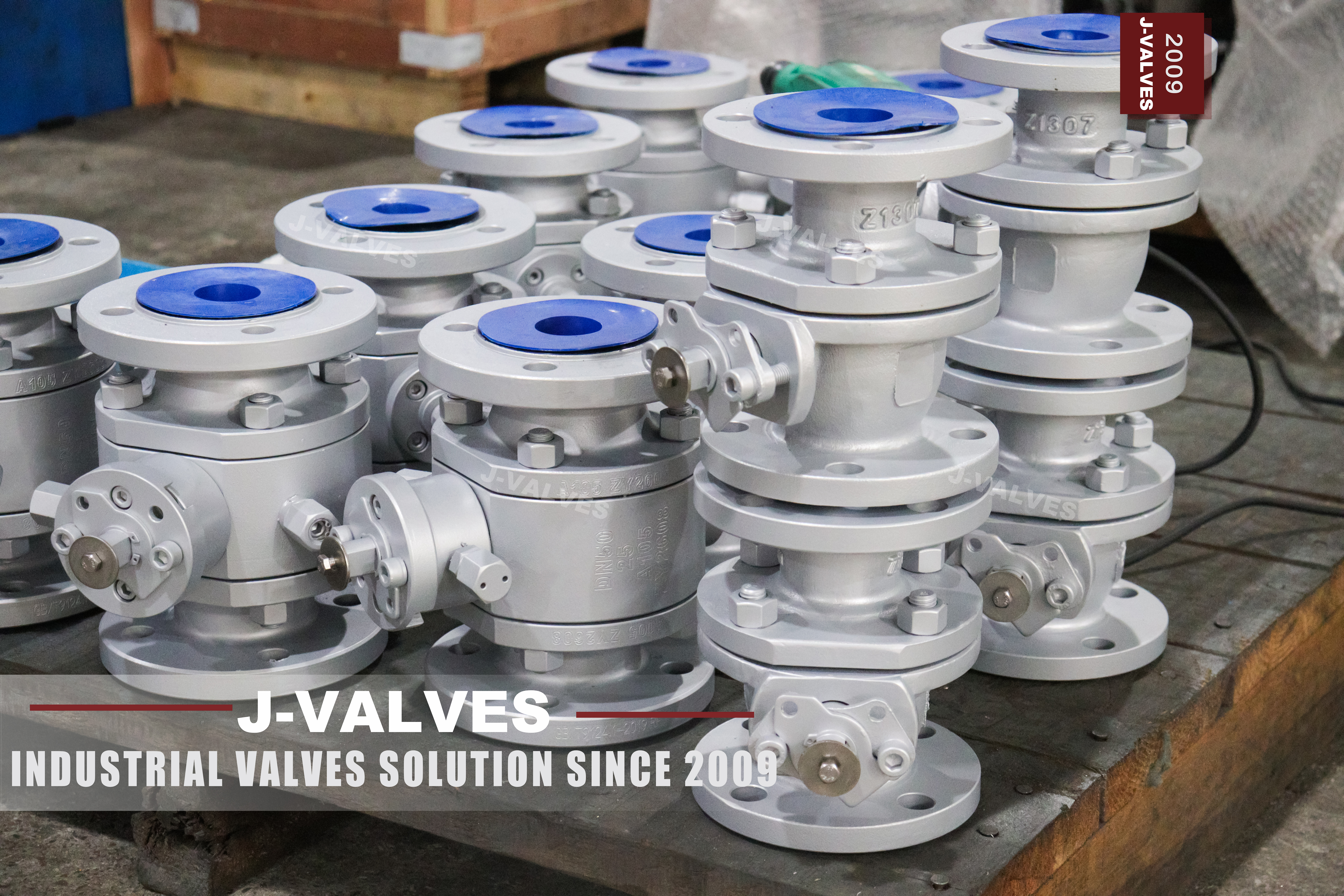

Amostras de teste: Uma válvula de esfera flutuante comum e uma válvula de esfera munhão da mesma marca e especificação (DN100, PN16) foram selecionadas, ambas feitas de aço fundido, e o material da superfície de vedação foi uniformemente PTFE (politetrafluoroetileno) para garantir que as diferenças de material não afetem os resultados do teste.
Condições de trabalho de teste: Simule as condições de trabalho 'água média + temperatura normal + abertura e fechamento intermitentes' comumente usadas na indústria, a pressão é estável em 1,6 MPa (pressão nominal), 100 ciclos de abertura e fechamento são realizados todos os dias, e cada tempo de permanência de abertura e fechamento é de 30 segundos, simulando a frequência de uso em operação e manutenção real.
Indicadores de teste: O teste principal é 'durabilidade', com foco no registro de 3 dados principais - ciclo de vida de abertura e fechamento, velocidade de atenuação do desempenho de vedação e mudança de torque operacional. Ao mesmo tempo, o desgaste do corpo da válvula e o envelhecimento da sede da válvula são registrados, tudo de acordo com o padrão JB/T 8861—201X 'Válvula de Esfera - Regulamento de Teste de Vida de Pressão Estática'.
Ciclo de Teste: O teste foi realizado continuamente durante 30 dias, com um total de 3.000 ciclos de abertura e fechamento. Os dados foram registrados todos os dias do período. Caso houvesse vazamento do selo, travamento na abertura e fechamento ou aumento anormal do torque (superando 50% do valor inicial), era considerado “falha” e o teste da amostra era encerrado.
Após 30 dias de testes, o desempenho de durabilidade das duas válvulas esfera é bastante diferente. Os dados específicos são os seguintes (resumo dos dados principais do teste):
Indicadores de teste | Válvula de esfera comum (esfera flutuante) | Válvula de esfera do TRUNNION | Lacuna Múltipla |
|---|---|---|---|
Ciclo de vida cumulativo de abertura e fechamento | 820 vezes (vazamento de vedação ocorreu na 820ª vez) | 2.560 vezes (sem falha em 3.000 testes, boa vedação) | 3,1 vezes |
Atenuação do desempenho de vedação | Após 500 ciclos, o vazamento da vedação atingiu 0,05L/min | Após 2.000 ciclos, o vazamento da vedação ainda era <0,01L/min | Mais de 4 vezes |
Mudança de Torque Operacional | Após 800 ciclos, o torque aumentou 48% e a abertura e o fechamento travaram | Após 3.000 ciclos, o torque aumentou 12% e a abertura e o fechamento foram suaves | 4 vezes |
Desgaste do corpo da válvula/sede da válvula | A sede da válvula estava muito desgastada e havia arranhões óbvios na superfície da esfera | A sede da válvula estava ligeiramente desgastada e não havia arranhões óbvios na superfície da esfera | Mais de 3 vezes |
Nota complementar: Se a condição de trabalho de teste for alterada para 'alta pressão (PN25) + meio corrosivo (ácido fraco e álcali)', a vida útil da válvula de esfera comum é de apenas 410 vezes, enquanto a válvula de esfera munhão ainda pode atingir 1850 vezes, e a folga se expande para 4,5 vezes, confirmando ainda mais a vantagem de durabilidade da válvula de esfera munhão em condições de trabalho complexas.
Por trás dos dados de teste está a diferença no projeto estrutural e no princípio de funcionamento das duas válvulas de esfera, que também é a raiz principal da lacuna de durabilidade - muitas pessoas veem apenas a diferença de preço, mas ignoram o valor a longo prazo trazido pelo projeto estrutural. A análise específica é a seguinte:
Válvula Esfera Comum (Esfera Flutuante): A esfera 'flutua' no corpo da válvula sem o apoio do eixo fixo inferior, e apenas sua posição aproximada é limitada pelas sedes da válvula em ambas as extremidades. Ao fechar, a pressão média pressionará a esfera na sede da válvula a jusante para formar uma vedação - o principal problema deste projeto é que o peso da esfera e a pressão média atuam na sede da válvula. Ao abrir e fechar, o atrito entre a esfera e a sede da válvula é extremamente grande. Após ciclos de longo prazo, a sede da válvula é fácil de usar, a esfera é fácil de desviar, o que leva à falha da vedação e ao travamento de abertura e fechamento, que é a principal razão para a curta vida útil das válvulas de esfera comuns. Sua estrutura é simples, o número de peças é pequeno e o custo de fabricação é baixo. É adequado para cenários de média e baixa pressão, pequeno e médio calibre, correspondendo ao código de forma estrutural 1 (straight through) e demais tipos da norma JB/T 308-2004.
Válvula Esfera Munhão: A esfera possui eixos fixos superiores e inferiores, apoiados em rolamentos, e não se moverá sob pressão média. A vedação é realizada pela sede da válvula flutuante - a sede da válvula se move sob a ação da pressão média ou pré-carga da mola, ajustando-se perfeitamente à esfera, o que não só garante a confiabilidade da vedação, mas também reduz bastante o atrito durante a abertura e o fechamento. Ao mesmo tempo, a válvula esfera munhão pode ser projetada com a função Double Block and Bleed (DBB), que está em conformidade com API 6D e outros padrões de válvulas para tubulações. Mesmo em cenários de alta pressão e grande calibre, pode manter uma operação estável e a velocidade de desgaste é muito menor do que a das válvulas esfera comuns, correspondendo ao código de forma estrutural 7 (direto) e outros tipos no padrão JB/T 308-2004.
Além do projeto estrutural, também existem diferenças nos detalhes da tecnologia do material das duas válvulas esfera (embora tenhamos selecionado amostras da mesma marca e material):
Válvula de esfera comum: Para controlar custos, a sede da válvula é feita principalmente de material PTFE comum sem tratamento de reforço, e a precisão do polimento da superfície da esfera é baixa, o que aumenta ainda mais o atrito durante a abertura e o fechamento; o processo de fundição do corpo da válvula é relativamente simples, a uniformidade da espessura da parede é ruim e, após impacto de pressão de longo prazo, é fácil ter microdeformação, afetando o desempenho da vedação.
Válvula esfera munhão: A sede da válvula é feita de material PTFE reforçado e alguns modelos de última geração adicionam reforço de fibra de carbono, o que melhora a resistência ao desgaste em mais de 30%; a superfície da esfera é polida com precisão, com menor rugosidade e menor atrito durante a abertura e fechamento; o processo de fundição do corpo da válvula é mais refinado, a espessura da parede é uniforme, que pode suportar impactos de pressão de longo prazo e não é fácil de deformar. Alguns produtos também atendem aos rigorosos requisitos dos padrões API 608 e GB/T 12237.
A intenção original do projeto das válvulas de esfera comuns é atender aos cenários de média e baixa pressão, baixa frequência e meios limpos (como abastecimento e drenagem de água comum). Ao encontrar condições de trabalho complexas, como alta pressão, abertura e fechamento de alta frequência e meios corrosivos, as deficiências de sua estrutura e materiais serão infinitamente amplificadas e a vida útil será bastante reduzida; o projeto principal das válvulas de esfera munhão é se adaptar a alta pressão, grande calibre e condições de trabalho complexas (como oleodutos de longa distância de petróleo e gás natural). Mesmo sob condições extremas, pode manter uma durabilidade estável, razão pela qual é amplamente utilizado nos principais cenários industriais.
Combinados com os resultados deste teste e 10 anos de experiência no setor, oferecemos sugestões de seleção direcionadas para ajudá-lo a evitar o erro de 'escolher barato e sofrer grandes perdas' e equilibrar o desempenho de custos e os custos de operação e manutenção a longo prazo:
Cenários onde as válvulas esfera munhão são preferidas: alta pressão (PN≥16), abertura e fechamento de alta frequência (≥50 vezes por dia), meios corrosivos, grande calibre (DN≥100) e tubulações principais com altos requisitos de confiabilidade e durabilidade de vedação (como petróleo, indústria química, abastecimento de água de alta pressão) - embora o preço das válvulas esfera munhão seja 20% -50% maior do que o das válvulas esfera comuns, a durabilidade é melhorada em mais de 3 vezes. No longo prazo, pode economizar muitos custos de substituição e perdas por desligamento.
Cenários onde válvulas de esfera comuns podem ser selecionadas: pressão média e baixa (PN≤10), abertura e fechamento de baixa frequência (<20 vezes por dia), meios limpos (como água da torneira comum), tubulações não essenciais (como abastecimento e drenagem de água civil comum, tubulações temporárias) - se o cenário de uso for simples e você puder aceitar a substituição da válvula uma vez a cada 1-2 anos, as válvulas de esfera comuns podem atender às necessidades, mas é necessário verificar regularmente o desempenho de vedação.
Lembrete principal: Ao selecionar, além de focar na durabilidade, também é necessário confirmar o nível de pressão e a adaptabilidade do material da válvula em combinação com padrões da indústria como API 608, GB/T 12237 e JB/T 308-2004 para evitar falha prematura da válvula devido à seleção inadequada.
Este teste mostra claramente que a diferença de durabilidade entre as válvulas de esfera comuns e as válvulas de esfera munhão é mais de 3 vezes. A principal lacuna reside no design estrutural e na tecnologia dos materiais - as válvulas de esfera comuns são baratas, mas sacrificam a durabilidade e a estabilidade a longo prazo; embora as válvulas de esfera munhão sejam um pouco mais caras, elas podem reduzir significativamente os custos de operação e manutenção a longo prazo, especialmente adequadas para cenários industriais complexos.
Como profissionais que estão profundamente engajados na indústria de válvulas e no campo de SEO há 10 anos, sempre aderimos aos 'testes e produção de informações práticas' para ajudá-lo a evitar erros de seleção e escolher válvulas econômicas. Se você quiser saber mais dados de testes de válvulas de esfera, habilidades de seleção ou tiver perguntas específicas sobre seleção de cenários, seja bem-vindo para seguir nosso site - continuaremos atualizando comparações de testes de válvulas industriais, interpretações de padrões da indústria e guias de seleção para ajudá-lo a reduzir custos de operação e manutenção e melhorar a estabilidade de operação do equipamento.
