A estrutura inovadora do disco da válvula melhora a precisão do controle de fluidos nas válvulas de seleção.

Explicação técnica

1. Projeto estrutural: pode adotar uma estrutura do tipo balanço, onde o disco da válvula é conectado ao corpo da válvula através de um mecanismo de dobradiça e pode girar em torno de um eixo para abrir e fechar. Essa estrutura é relativamente comum em válvulas de grande diâmetro. Ele permite que o disco da válvula tenha espaço de balanço suficiente ao abrir, e o fluido encontra resistência relativamente baixa ao passar. Também pode ser uma estrutura do tipo elevador, onde o disco da válvula desliza ao longo da linha central vertical do corpo da válvula e se abre e fecha a pressão do meio. Este tipo tem melhor desempenho de vedação.

2. Seleção de material: são utilizados materiais de aço inoxidável, como 316L, que têm excelente resistência à corrosão e são adequados para vários meios, como fluidos contendo substâncias corrosivas como ácidos e álcalis. Eles podem resistir à erosão do meio e prolongar a vida útil da válvula. Enquanto isso, os materiais de aço inoxidável também têm resistência e dureza relativamente alta e podem suportar maior pressão.

3. Tecnologia de vedação: as tecnologias avançadas de vedação são geralmente adotadas, como vedações de metal ou vedantes macios. As vedações metálicas têm alto desempenho de vedação e resistência de alta temperatura e podem manter bons efeitos de vedação em ambientes de alta pressão e alta temperatura. As vedações macias têm melhor flexibilidade e desempenho de vedação, podem se adaptar a diferentes condições de trabalho e reduzir o vazamento médio.

4. Método de acionamento: Geralmente, é uma válvula automática, e a abertura e o fechamento do disco da válvula são acionados pela pressão de fluxo do próprio meio, sem a necessidade de uma fonte de energia externa. Esse método de direção é simples e confiável e pode perceber automaticamente o controle de fluxo unidirecional do meio sob diferentes condições de trabalho.

Vantagens demonstradas

1. Baixa resistência ao fluido: No caso de uma válvula de retenção do tipo balanço, quando está totalmente aberta, o fluido dificilmente é obstruído e a queda de pressão é relativamente pequena, o que é benéfico para o transporte de meios de grande fluxo e pode reduzir o consumo de energia do sistema de tubulação. Mesmo para a estrutura do tipo elevador, através do design otimizado, a resistência ao fluido também pode ser controlada dentro de um intervalo razoável.

2. Bom desempenho de vedação: Seja uma vedação de metal ou uma vedação macia, pode garantir que a válvula tenha um bom desempenho de vedação quando fechado, impedindo efetivamente o retorno do meio. A estrutura avançada de vedação e a seleção de material tornam menos provável que a válvula vaze durante o uso a longo prazo, melhorando a segurança e a confiabilidade do sistema de tubulação.

3. Forte resistência à corrosão: os materiais de aço inoxidável têm excelente resistência à corrosão e podem resistir à corrosão de vários meios químicos. Eles são adequados para sistemas de oleodutos com mídia corrosiva em indústrias como engenharia química, petróleo e produtos farmacêuticos. Isso não apenas estende a vida útil da válvula, mas também reduz os custos de manutenção e reposição causados ​​pela corrosão da válvula.

4. Capacidade forte do martelo anti-água: através do projeto estrutural razoável e da seleção de material, a ocorrência de fenômenos de martelo de água pode ser efetivamente reduzida. Por exemplo, a velocidade de fechamento do disco da válvula pode ser controlada ajustando a rigidez da mola ou o dispositivo de amortecimento, permitindo que o disco da válvula feche lentamente quando o meio flui para trás, reduzindo o impacto do martelo de água e protegendo o sistema de tubulação contra os danos do martelo de água.

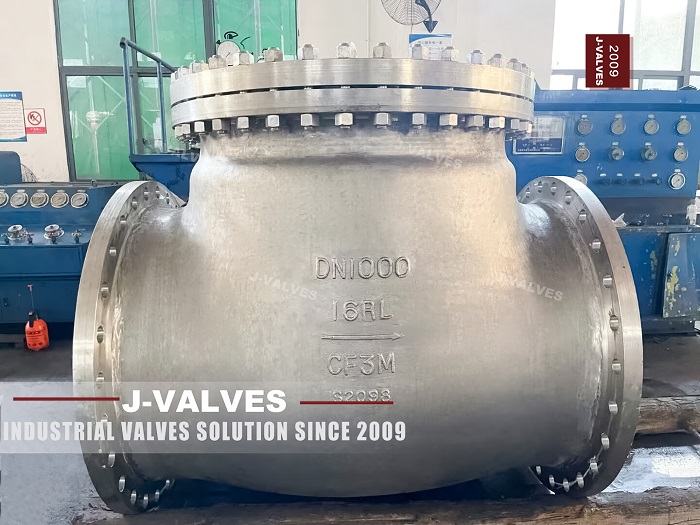

5 Faixa de aplicação de largura: O projeto de DN1000 de grande diâmetro é adequado para vários grandes sistemas de tubulações industriais, como pipelines de transmissão de fluidos em indústrias como petroquímica, energia elétrica e metalurgia. Enquanto isso, a classificação de pressão do 16RL pode atender aos requisitos da maioria das condições de trabalho de média e baixa pressão e possui uma faixa de aplicação relativamente ampla.

6. Manutenção conveniente: a estrutura é relativamente simples, com menos peças, o que é conveniente para desmontagem e reparo. No uso diário, é necessário apenas verificar regularmente se as superfícies de vedação do disco da válvula e o assento da válvula são usadas ou danificadas e se componentes como molas estão funcionando normalmente. O custo de manutenção é relativamente baixo.
