Quando se trata de selecionar a válvula de esfera correta para um sistema Double Block and Bleed (DBB) , escolher entre projetos de passagem total e passagem reduzida é fundamental. A decisão pode ter implicações significativas na eficiência do fluxo, queda de pressão, manutenção e desempenho do sistema.

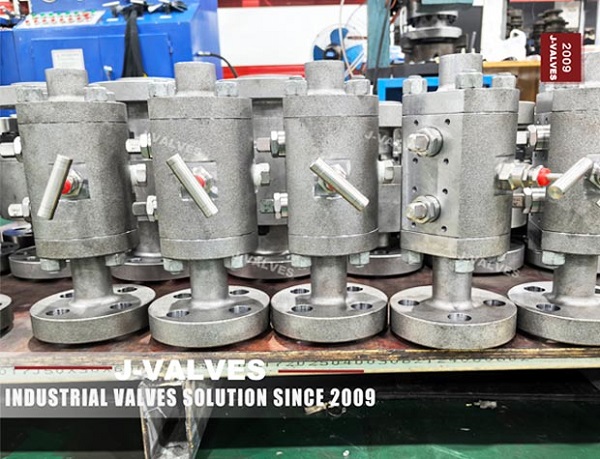

Uma válvula de esfera de duplo bloqueio e sangria (DBB) foi projetada para fornecer um nível extra de integridade de vedação, oferecendo duas válvulas de bloqueio independentes em série, juntamente com uma válvula de sangria. As válvulas esfera DBB são usadas principalmente em aplicações onde o isolamento de fluidos é crucial para segurança, controle de contaminação e integridade do processo. Eles são normalmente empregados em sistemas de dutos onde é necessária manutenção, teste ou isolamento de seções do sistema.
Uma válvula esfera DBB de passagem total possui uma abertura de válvula que corresponde ao diâmetro interno da tubulação, proporcionando um caminho de fluxo ininterrupto. Este design minimiza qualquer perda de pressão ou turbulência no sistema, permitindo um fluxo mais suave e atrito reduzido. Válvulas de passagem total são geralmente preferidas quando a capacidade total de vazão é necessária em aplicações onde uma restrição mínima de vazão é essencial.
Fluxo ininterrupto : As válvulas esfera de passagem total oferecem um caminho de fluxo contínuo, garantindo que não haja obstrução ou restrição na tubulação.
Baixa queda de pressão : A ampla abertura reduz a queda de pressão na válvula, tornando-as ideais para sistemas onde a manutenção da pressão e do fluxo é essencial.
Maior capacidade de fluxo : Adequado para aplicações onde grandes volumes de fluido precisam ser transportados ou onde o sistema requer altas taxas de fluxo.
Limpeza e manutenção aprimoradas : As válvulas de passagem total são mais fáceis de limpar, especialmente em sistemas que lidam com partículas grandes ou fluidos que exigem manutenção frequente.
Oleodutos e Gasodutos : Válvulas de passagem total são usadas em tubulações onde altas vazões e perda mínima de pressão são críticas.
Indústria Química e Petroquímica : Essas válvulas são comumente encontradas em sistemas onde fluidos de alta viscosidade ou grandes volumes precisam ser manuseados com restrição mínima de fluxo.
Tratamento de Água : As válvulas de passagem total são ideais para estações de tratamento de água de grande escala, onde são necessários alto fluxo e isolamento eficiente.
Uma válvula esfera DBB de diâmetro reduzido apresenta uma abertura de válvula menor que o diâmetro interno da tubulação. Embora a válvula ainda ofereça isolamento duplo e recurso de sangramento, o diâmetro reduzido cria uma ligeira restrição no caminho do fluxo. Este projeto pode aumentar ligeiramente a queda de pressão, mas oferece benefícios em certas aplicações, como economia de custos, economia de espaço e controle aprimorado.
Design compacto : A abertura menor da válvula torna as válvulas esfera de diâmetro reduzido mais compactas e fáceis de instalar em espaços confinados.
Custo-benefício : As válvulas de diâmetro reduzido tendem a ser mais acessíveis do que as variantes de diâmetro total, especialmente para sistemas menores onde a restrição de fluxo não afeta significativamente o desempenho.
Queda de pressão moderada : O diâmetro reduzido pode introduzir uma ligeira queda de pressão, o que pode ser aceitável em aplicações onde a vazão é menos crítica.
Melhor para sistemas menores : As válvulas de diâmetro reduzido são frequentemente mais adequadas para tubulações ou sistemas menores onde a restrição de fluxo não causa grandes problemas operacionais.
Tubulações e sistemas menores : frequentemente usados em aplicações onde o fluxo não é tão alto e as restrições de espaço são levadas em consideração.
Sistemas Criogênicos : Válvulas de diâmetro reduzido são algumas vezes usadas em sistemas criogênicos onde os benefícios do projeto, incluindo tamanho e peso reduzidos, são essenciais para lidar com temperaturas extremas.
Tratamento de Esgotos e Águas Residuais : Adequado para sistemas onde a queda de pressão não é crítica e onde a eficiência de custos é importante.
Recurso | ||
Caminho de fluxo | Ininterrupto, correspondendo ao diâmetro da tubulação | Abertura de diâmetro menor, caminho de fluxo restrito |
Queda de pressão | Baixa queda de pressão, melhor para sistemas de alto fluxo | Queda de pressão moderada, aceitável em sistemas menores |
Tamanho e peso | Maior e mais pesado devido ao design de diâmetro total | Mais compacto, mais leve devido ao diâmetro reduzido |
Custo | Mais caro devido ao design maior | Mais econômico, especialmente para sistemas menores |
Manutenção | Mais fácil de manter, especialmente para sistemas maiores | Pode exigir manutenção mais frequente em alguns casos |
Aplicações | Sistemas de alto fluxo, como oleodutos e tratamento de água | Sistemas menores e conscientes dos custos, como criogenia e tratamento de águas residuais |
A escolha do tipo certo de válvula esfera DBB depende de vários fatores, incluindo requisitos de vazão, classificações de pressão, espaço disponível e considerações de custo. Aqui está um guia para ajudá-lo a fazer a escolha certa:
Considere os requisitos de taxa de fluxo:
As válvulas de passagem total são ideais se o seu sistema exigir altas vazões ou perda mínima de pressão. Eles são mais adequados para operações de grande escala, como oleodutos, gás ou produtos químicos.
As válvulas de diâmetro reduzido são adequadas se o seu sistema puder tolerar uma queda de pressão moderada e as taxas de fluxo forem mais baixas. Eles são mais comuns em sistemas de pequeno ou médio porte.
Avalie as condições de pressão e temperatura:
Se o seu sistema opera sob altas pressões e temperaturas, a válvula de passagem total costuma ser a melhor escolha devido à sua capacidade de lidar com vazões mais altas sem quedas de pressão significativas.
Para sistemas com requisitos de pressão moderados, uma válvula de diâmetro reduzido pode ser suficiente, oferecendo uma opção mais fácil de instalar e mais econômica.
Restrições de espaço:
Se você estiver trabalhando com espaço limitado, uma válvula de diâmetro reduzido pode ser a melhor opção. Seu design compacto permite caber em instalações menores sem comprometer muito o desempenho.
As válvulas de passagem total são mais volumosas e podem exigir maior espaço para instalação, o que pode ser um fator limitante em sistemas menores.
Considerações sobre orçamento:
Para aplicações com restrições orçamentárias, as válvulas de diâmetro reduzido oferecem uma solução mais econômica e ainda fornecem isolamento confiável.
No entanto, para aplicações críticas onde o controle de fluxo e a restrição mínima são fundamentais, investir em uma válvula de passagem total pode ser mais econômico a longo prazo.
As válvulas esfera DBB de passagem total e reduzida oferecem vantagens distintas dependendo das necessidades do seu sistema. As válvulas de passagem total proporcionam melhor controle de vazão e são ideais para aplicações de alta vazão, enquanto as válvulas de passagem reduzida são econômicas, economizam espaço e são suficientes para sistemas menores com demandas de vazão moderadas. Ao avaliar fatores como vazão, queda de pressão, espaço de instalação e custo, você pode selecionar a válvula mais adequada para sua aplicação específica, garantindo confiabilidade e desempenho a longo prazo.
