Seleção errada causa retrabalho? Como combinar uma válvula gaveta de 300LB de material 5A com tubulações GB e ASME?

Em projetos industriais, a seleção da válvula pode parecer um pequeno detalhe, mas muitas vezes se torna uma das maiores causas de retrabalho durante a instalação. Flanges incompatíveis, conflitos de classe de pressão, dimensões face a face inconsistentes e padrões de vedação incompatíveis podem atrasar o cronograma e aumentar o custo do projeto.

Para sistemas que envolvem tubulações GB e ASME, combinar uma válvula gaveta 300LB de material 5A requer mais do que escolher uma válvula com o tamanho certo. Requer uma compreensão clara dos padrões, dimensões, classificações de pressão e condições operacionais.

I. Por que uma má seleção leva ao retrabalho?

Em muitos projetos, o problema não é a qualidade da válvula. O verdadeiro problema é a incompatibilidade de padrões.

As causas comuns de retrabalho incluem:

• Escolhendo apenas pelo tamanho nominal e ignorando a classe de pressão

• Selecionando 300LB sem verificar o padrão do flange

• Misturando requisitos de conexão GB e ASME

• Dimensões face a face que não correspondem ao layout do pipeline

• O material é aceitável no nome, mas inadequado para o meio ou temperatura real

Uma válvula não é selecionada corretamente apenas porque pode ser instalada. Deve corresponder ao sistema em padrão, tamanho, material e condição de serviço.

II. Para que é adequada uma válvula gaveta 300LB de material 5A?

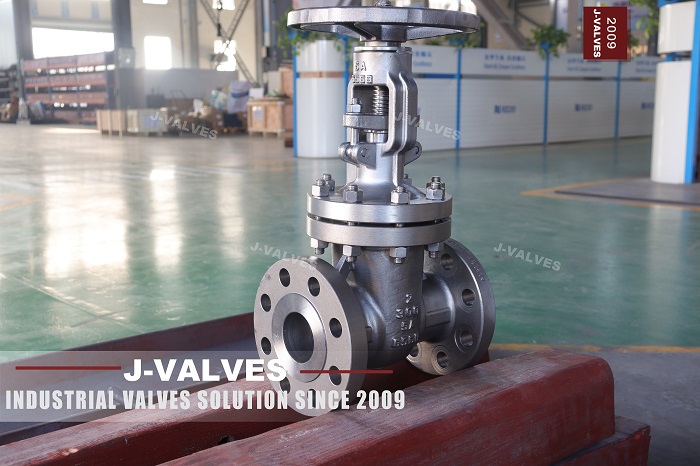

Se um projeto especifica uma ' válvula gaveta de 300LB de material 5A ', geralmente indica uma válvula projetada para serviços de pressão moderada a alta com maior adaptabilidade em aplicações industriais. A classificação 300LB pertence ao sistema de classe de pressão ASME e é comumente usada em projetos de energia, produtos químicos, tubulações e serviços públicos.

No entanto, o significado de “material 5A” pode variar dependendo das especificações do projeto, padrões da empresa ou desenhos de engenharia. No trabalho real de compras, deve sempre ser verificado juntamente com:

• Grau do material do corpo

• Material da haste

• Assento e material de vedação

• Faixa de temperatura operacional

• Corrosividade da mídia

• Requisitos especiais, como design à prova de fogo, antiestático ou resistente à corrosão

A seleção confiável não envolve apenas o nome do material. Trata-se de combinar o material com a condição de serviço.

III. Qual é a diferença entre pipelines GB e ASME?

Para fazer uma válvula gaveta de 300LB funcionar perfeitamente em diferentes sistemas de tubulação, as diferenças padrão devem ser entendidas primeiro.

1. Os sistemas de pressão são diferentes

ASME usa classificações de classe de pressão como 300LB, enquanto os sistemas GB geralmente usam classificações PN. Não devem ser tratados como equivalentes diretos. A temperatura e a classificação do material devem ser verificadas cuidadosamente.

2. Os padrões de flange são diferentes

Os flanges ASME e GB podem diferir no padrão do furo do parafuso, no círculo do parafuso, na espessura e no tipo de face de vedação, mesmo quando o tamanho nominal é o mesmo.

3. Os padrões dimensionais são diferentes

O comprimento face a face, as dimensões da conexão final, a folga do volante e a altura de instalação podem afetar a instalação em campo.

4. As faces de vedação e os tipos de conexão podem diferir

Os projetos de junta de face plana, face elevada, macho e fêmea ou tipo anel devem ser confirmados antecipadamente para evitar falhas na instalação.

4. Como combinar uma válvula gaveta 300LB de material 5A com tubulações GB e ASME

Para evitar retrabalho, o processo seletivo deve seguir um checklist claro.

1. Confirme primeiro o padrão do pipeline

Identifique se o projeto segue GB, ASME ou um sistema de padrão misto. Confirme os requisitos para a linha principal, ramal, bico do equipamento e extremidades da válvula.

2. Verifique a classe de pressão

Uma classificação de 300LB não pode simplesmente substituir uma classificação PN. Deve ser avaliado com base na pressão de projeto, na temperatura de projeto e na classificação de pressão-temperatura do material selecionado.

3. Verifique as dimensões do flange

Preste atenção a:

• Diâmetro nominal

• Padrão de flange

• Quantidade de furos de parafuso e círculo de parafuso

• Tipo de face de vedação

• Espessura do flange e diâmetro externo

Qualquer incompatibilidade aqui pode impedir a instalação adequada.

4. Verifique as dimensões face a face

Dimensões face a face incorretas podem afetar o trabalho de substituição, o layout do isolamento, o espaçamento do suporte e o acesso para manutenção.

5. Verifique a compatibilidade do material com a mídia

Para fluidos corrosivos, vapor em alta temperatura, serviço com lama ou operação frequente, a seleção do material deve considerar a resistência à corrosão, a resistência e a vida útil da vedação.

6. Revise padrões e documentos de certificação

Uma válvula qualificada deve vir com documentação técnica completa, incluindo certificados de materiais, registros de testes de pressão, relatórios de inspeção e declarações de conformidade.

V. Quatro detalhes que muitas vezes são esquecidos

1. Tamanho não é tudo

DN e NPS indicam tamanho, mas pertencem a sistemas diferentes e não devem ser usados ​​de forma intercambiável sem verificação.

2. A pressão por si só não é suficiente

O desempenho da classe de pressão muda com a temperatura.

3. A válvula deve corresponder a todo o sistema de tubulação

Uma válvula só é correta quando se ajusta a todo o sistema e não apenas à válvula em si.

4. Preço baixo não significa baixo custo total

Uma compra mais barata ainda pode levar a retrabalho, tempo de inatividade e custos de substituição posteriormente.

VI. Como reduzir o risco de retrabalho

Para garantir que a válvula gaveta 300LB de material 5A corresponda corretamente às tubulações GB e ASME, é melhor concluir estas etapas antes de comprar:

• Defina claramente o sistema padrão do projeto

• Alinhar desenhos, especificações técnicas e documentos de aquisição

• Confirme antecipadamente as dimensões do flange e da conexão

• Revise a compatibilidade do material com a mídia

• Solicite dados técnicos completos ao fornecedor

• Para projetos críticos, realize primeiro a revisão do desenho ou a confirmação da amostra

Resolver o problema antecipadamente é sempre mais barato do que resolvê-lo no local.

VII. Conclusão

Uma válvula gaveta de 300LB de material 5A não é um item universal do tipo 'instalar e esquecer'. A verdadeira chave é se ele corresponde ao padrão da tubulação, à classe de pressão, às dimensões do flange e às condições de serviço.
Para projetos de engenharia, uma seleção correta vale muito mais do que repetidos retrabalhos. Quando os padrões estão alinhados e os parâmetros coincidem, a válvula se torna uma parte confiável do sistema.

Se o seu projeto envolve tubulações mistas GB e ASME, comece com a correspondência de padrão e dimensão antes de discutir material ou preço.
