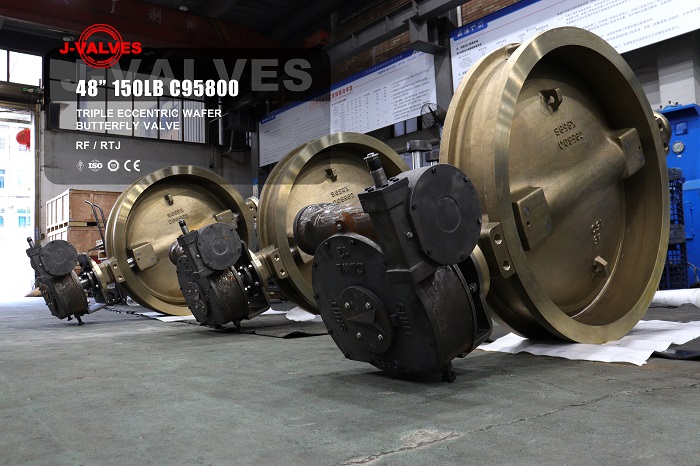

O que fazer quando uma válvula borboleta wafer tripla excêntrica C95800 de 48' e 150LB apresenta torque operacional excessivo em tubulações de grande diâmetro

Introdução: Por que o torque se torna um problema maior em tubulações de grande diâmetro

Em sistemas de tubulações de grande diâmetro, uma válvula deve fazer mais do que simplesmente abrir e fechar. Para uma válvula borboleta wafer tripla excêntrica C95800 de 48' e 150LB , o torque operacional tem um impacto direto na operação em campo, no desempenho da automação e na confiabilidade a longo prazo.

Muitos projetos concentram-se apenas no tamanho, classe de pressão e material durante a fase inicial de seleção, enquanto o torque é ignorado. Problemas como operação difícil, sobrecarga do atuador e desgaste acelerado da sede geralmente aparecem mais tarde, quando o sistema já está em serviço.

1. Sinais Comuns de Torque Excessivo

Os seguintes sintomas geralmente indicam que a válvula precisa de uma inspeção mais detalhada:

• A operação manual parece incomumente pesada

• Atuadores elétricos ou pneumáticos respondem lentamente ou disparam alarmes

• A abertura começa difícil e se torna inconsistente durante a viagem

• As superfícies de vedação desgastam-se mais rapidamente do que o esperado

• Ruído, vibração ou travamento intermitente aparecem em serviço

Esses sintomas geralmente são causados ​​por uma combinação de fatores de projeto, instalação, mídia e atuador.

2. Por que uma válvula borboleta tripla excêntrica de 48" e 150LB pode desenvolver alto torque

1. Alto atrito no par de vedação

O design excêntrico triplo ajuda a reduzir o atrito durante a abertura e o fechamento, mas a má correspondência da superfície de vedação ou a precisão de usinagem insuficiente ainda podem aumentar a resistência.

2. O estresse da tubulação afeta o movimento da válvula

Válvulas grandes são pesadas. Se o alinhamento do flange for inadequado, a tensão da tubulação for excessiva ou o suporte for insuficiente, o disco poderá sofrer carga lateral durante a operação, o que aumenta o torque.

3. Condições complexas de mídia

Se o meio contiver partículas, depósitos, matéria cristalizada ou componentes de alta viscosidade, a resistência entre o disco e a sede poderá aumentar com o tempo.

4. Seleção de atuador subdimensionado

Alguns projetos tentam reduzir custos selecionando um atuador com margem muito pequena. Para válvulas borboleta de grande diâmetro, a reserva do atuador é crítica.

5. Instalação e comissionamento inadequados

A direção de instalação incorreta, o aperto irregular dos parafusos, as configurações de limite inadequadas ou a calibração de deslocamento imprecisa podem aumentar o torque operacional real.

6. Material não totalmente compatível com a condição de serviço

O C95800 oferece forte resistência à corrosão e é adequado para muitas aplicações marítimas, químicas e industriais. Contudo, as condições reais de serviço ainda precisam ser avaliadas cuidadosamente. Se a aplicação for mais abrasiva ou altamente viscosa, o controle do torque torna-se mais difícil.

3. O que fazer quando o torque operacional for muito alto

1. Recalcular o requisito real de torque

Não confie apenas nos dados da placa de identificação. Verifique novamente o torque sob condições operacionais reais, incluindo:

• Torque de ruptura inicial

• Torque de funcionamento

• Torque de fricção do assento

• Resistência à adesão à mídia

• Margem de segurança

Para projetos de grande diâmetro, o cálculo do torque deve fazer parte da fase de projeto e não uma correção posterior.

2. Otimize o projeto de vedação e o emparelhamento de materiais

Se o atrito for muito alto, o par de vedação deverá ser revisado:

• Verifique a precisão da superfície de vedação

• Melhore a compatibilidade do material do assento

• Reduza interferências desnecessárias

• Escolha uma solução de menor atrito ou mais resistente ao desgaste quando o serviço exigir

3. Verifique o alinhamento e suporte da tubulação

As válvulas borboleta de grande diâmetro dependem muito da qualidade da instalação. Verifique:

• Desalinhamento de tubos

• Flanges não paralelos

• Cargas externas no corpo da válvula

• Suporte ou pontos de elevação inadequados

Em muitos casos, “alto torque” é na verdade um problema de tensão na tubulação.

4. Combine o atuador corretamente

O dimensionamento do atuador não deve ser baseado apenas no diâmetro. Deve ser selecionado a partir da curva de torque e do ciclo de trabalho reais. Quando necessário:

• Aumentar a classificação do torque de saída

• Adicione uma margem de segurança maior

• Verifique o desempenho da alimentação ou do fornecimento de ar

• Otimize a lógica de acoplamento e controle

5. Realize testes de pré-comissionamento

Antes da colocação em funcionamento, realize um teste de curso completo e observe:

• Se o torque de ruptura é anormal

• Se a aderência ocorre durante a viagem

• Se a vedação no final do percurso está muito apertada

• Se a ciclagem repetida aumenta o torque

Isso ajuda a identificar problemas ocultos antes da transferência.

6. Selecione a válvula certa desde o início

Para aplicações em tubulações de grande diâmetro, a solução mais econômica não é resolver os problemas posteriormente, mas selecionar a válvula certa no início. Os principais pontos de seleção incluem:

• Tipo de mídia e conteúdo de sólidos

• Faixa de temperatura e pressão

• Frequência operacional

• Requisito de desempenho de vedação

• Requisito de automação

• Corrosão, erosão ou condições de impacto

4. Por que o design excêntrico triplo é adequado para serviços de grande diâmetro

Em comparação com as válvulas borboleta convencionais , um design triplo excêntrico permite que o disco se desengate da sede de forma mais gradual durante a operação. Isso o torna especialmente útil em aplicações de vedação de grande diâmetro, alta pressão ou alto desempenho.

Contudo, as vantagens estruturais não eliminam a necessidade de seleção adequada. Somente quando o material, a usinagem, a instalação e a correspondência do atuador estiverem corretos o projeto poderá oferecer um desempenho estável.

5. Cinco perguntas para confirmar durante a seleção do projeto

Ao adquirir uma válvula borboleta wafer tripla excêntrica 48' 150LB C95800 , é recomendável confirmar o seguinte:

1. Qual é o torque real nas condições de projeto?

2. O meio contém partículas, depósitos ou componentes corrosivos?

3. O ambiente de instalação permite suporte e alinhamento adequados?

4. O atuador está dimensionado com margem suficiente?

5. A válvula irá funcionar com frequência ou exigirá operação remota?

Responder a estas perguntas antecipadamente pode prevenir muitos riscos posteriores.

6. Conclusão

O torque operacional excessivo em uma válvula borboleta wafer tripla excêntrica C95800 de 48' 150LB geralmente não é causado por uma única peça. Geralmente é o resultado de efeitos combinados de seleção, estrutura, instalação, meio e atuação.

Ao recalcular o torque adequadamente, otimizar a vedação e a instalação e combinar o atuador correto, a maioria dos problemas pode ser significativamente melhorada.

Para projetos que valorizam estabilidade, eficiência de entrega e confiabilidade a longo prazo, a verdadeira questão não é se a válvula pode abrir, mas se pode continuar abrindo de forma confiável ao longo do tempo.

Fique conectado ao nosso site para obter mais conteúdo sobre seleção de válvulas de grande diâmetro, análise de condições de serviço e otimização de aplicações.

Perguntas frequentes opcionais

Q1: Qual é a causa mais comum de torque excessivo em válvulas borboleta grandes?

As causas mais comuns são tensão na tubulação, alto atrito da vedação e margem insuficiente do atuador.

Q2: Uma válvula borboleta excêntrica tripla sempre requer menos torque?

Nem sempre. Geralmente ajuda a reduzir o atrito, mas o resultado final ainda depende das condições de serviço, da precisão da usinagem, da qualidade da instalação e da seleção do atuador.

Q3: O que deve ser verificado primeiro quando o torque já está muito alto no local?

Comece pelo alinhamento da tubulação, tensão do flange, capacidade do atuador e condição do par de vedação.
