Os gasodutos de transporte de gás natural de longa distância servem como tábua de salvação para o fornecimento de energia, e as válvulas atuam como nós críticos ao longo desses gasodutos. Sob condições operacionais adversas caracterizadas por meios de alta pressão, inflamáveis e explosivos, bem como operação contínua de longo prazo, o desempenho de vedação, a confiabilidade e a facilidade de manutenção das válvulas determinam diretamente a segurança da tubulação e os custos operacionais. Graças ao design direcionado e ao excelente desempenho, as válvulas esfera munhão soldadas de topo 3PC J-VALVES tornaram-se a escolha ideal para tubulações de transmissão de gás natural de longa distância.
Os gasodutos de longa distância operam sob condições de trabalho únicas, impondo requisitos rigorosos às válvulas:
Operação de alta pressão: A pressão da tubulação geralmente varia da Classe 150 à Classe 600, e algumas seções de alta pressão excedem a Classe 900. As válvulas devem apresentar resistência corporal e capacidade de suporte de pressão extremamente altas.
Meio inflamável e explosivo: O gás natural é um meio inflamável e explosivo. O vazamento levará facilmente a acidentes de segurança. Portanto, as válvulas são necessárias para atingir vazamento zero, juntamente com funções à prova de fogo e antiestáticas.
Longa vida útil e manutenção difícil: a maioria das tubulações fica enterrada no subsolo, dificultando a remoção das válvulas instaladas. Alta confiabilidade e fácil manutenção são essenciais para reduzir o tempo de inatividade e as despesas de manutenção.
Meio contendo impurezas: O gás natural pode conter sulfetos, umidade e partículas sólidas, portanto as válvulas precisam de excelente resistência à corrosão e à erosão.

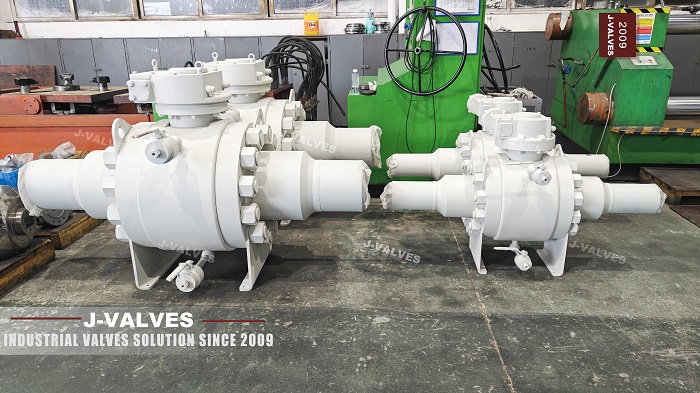

Para se adaptar às severas condições de trabalho de gasodutos de gás natural de longa distância, a J-VALVES realizou vários projetos otimizados para suas válvulas de esfera munhão soldadas de topo 3PC :
O corpo da válvula é forjado em aço A105 ou LF2. O tratamento térmico refina a estrutura interna do grão para aumentar a resistência e a tenacidade do corpo, permitindo que a válvula suporte classificações de pressão de até Classe 2500. De acordo com o nível de corrosão do meio, tratamentos anticorrosivos especiais, como revestimento protetor ou materiais de liga resistentes à corrosão, podem ser aplicados dentro do corpo da válvula para resistir eficazmente à corrosão causada por sulfetos no gás natural.
Adotando uma esfera montada em munhão e uma estrutura de vedação de sede flexível, as sedes são feitas de PTFE ou PTFE reforçado. As sedes se ajustam perfeitamente à esfera sob pressão média para realizar a vedação bidirecional. Dispositivos de pré-carga de mola são instalados na parte traseira das sedes das válvulas para manter um desempenho de vedação superior mesmo sob baixa pressão, evitando completamente o vazamento de gás natural.
As válvulas atendem integralmente aos padrões de segurança contra incêndio API 607. Em caso de incêndio, após a queima do material macio da sede, a sede metálica formará uma vedação rígida metal-metal com a esfera para evitar vazamentos maciços do meio. Enquanto isso, molas antiestáticas são instaladas entre a haste, a esfera e o corpo da válvula para descarregar a eletricidade estática gerada durante a operação da válvula e evitar explosões causadas pelo acúmulo de estática.
O design dividido em três peças permite que os técnicos retirem a esfera e os assentos para inspeção ou substituição simplesmente afrouxando os parafusos de conexão, sem remover toda a tubulação. Reduz muito a dificuldade de manutenção e os custos das válvulas enterradas. Além disso, o projeto completo da porta permite que os pigs da tubulação passem suavemente, facilitando a limpeza e manutenção regulares da tubulação.
Para um projeto de gasoduto de gás natural de longa distância no exterior, o cliente selecionou válvulas de esfera munhão soldadas de topo J-VALVES 24' Classe 600 3PC como válvulas de isolamento de gasoduto. O comprimento total do gasoduto excede 200 quilômetros com uma classificação de pressão de Classe 600, e o meio transportado é gás natural contendo uma pequena quantidade de sulfeto de hidrogênio.
J-VALVES forneceu as seguintes soluções customizadas para o projeto:
O aço carbono de baixa temperatura LF2 é adotado para que o corpo da válvula se adapte ao ambiente de baixa temperatura ao longo da rota do gasoduto;
PTFE reforçado é usado em sedes de válvulas para oferecer excelente resistência à corrosão e ao desgaste;
Dispositivos antiestáticos e estruturas à prova de fogo são equipados para atender às regulamentações de segurança locais.
Colocadas em serviço em 2009, estas válvulas funcionam de forma estável há mais de 17 anos, sem fugas ou avarias. Durante a manutenção de rotina em 2023, os técnicos concluíram a inspeção interna e a substituição da vedação de uma válvula em apenas meio dia. Em comparação com as válvulas esfera monolíticas tradicionais, o tempo de manutenção foi reduzido em 80%, ajudando o cliente a economizar custos operacionais e de manutenção substanciais. O cliente comentou: 'As válvulas J-VALVES não são apenas confiáveis no desempenho, mas seu projeto de manutenção fácil de usar resolveu um grande problema para nossa operação de tubulação.'
Com otimizações de projeto direcionadas, as válvulas esfera munhão soldadas de topo 3PC são perfeitamente adaptadas às duras condições de trabalho de tubulações de transmissão de gás natural de longa distância, fornecendo soluções de controle de fluidos seguras, confiáveis e eficientes para os clientes. No futuro, a J-VALVES continuará a se concentrar no setor de energia, a atualizar o desempenho dos produtos e a fornecer válvulas premium e serviços profissionais para dutos de transmissão de energia em todo o mundo.
