I. Visão geral das válvulas de portão flangeadas de 200 lb de válvulas J 200 lb

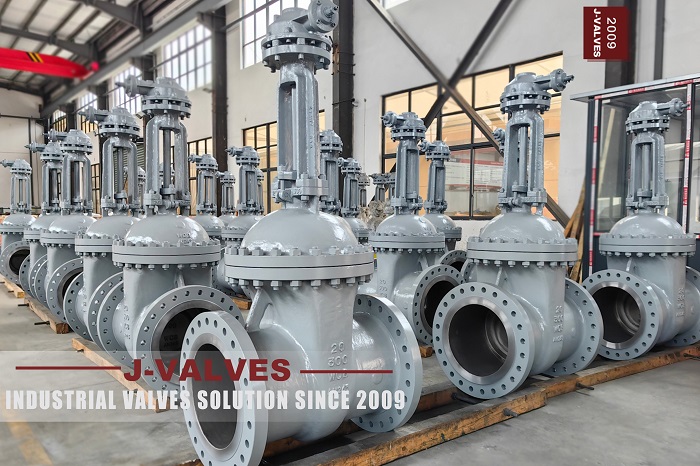

A válvula flangeada de J-VALVES} 20 polegadas de 150 lb é uma válvula projetada especificamente para condições de trabalho de alta pressão. Seus principais recursos são os seguintes:
• Projeto de grande diâmetro: com um diâmetro de 20 polegadas, ele pode atender aos requisitos de tubulação para grandes taxas de fluxo e é adequado para sistemas de transmissão de alta pressão em indústrias como petróleo, gás natural e engenharia química.
• Desempenho de alta pressão: a classificação de pressão de 150 lb garante que a válvula possa operar de forma estável em ambientes de alta pressão, além de possuir um bom desempenho e durabilidade de vedação.
• Conexão do flange: adota o método de conexão do flange, que é conveniente para instalação e manutenção e também cumpre os padrões internacionalmente comuns de conexão de pipeline.
Ii. Introdução aos padrões da API/ASME
A API (American Petroleum Institute) e a ASME (American Society of Mechanical Engineers) são organizações de definição de padrões autorizados internacionalmente reconhecidos, e os padrões que eles emitem têm uma ampla significância orientadora no projeto, fabricação e teste de válvulas.
• API 600: Este padrão estipula os requisitos de design, fabricação e teste para válvulas de portão de flangeamento e lixo de aço e é aplicável a válvulas com pressões nominais de PN16 - PN40 (classe 150 - 600).
• ASME B16.5: Este padrão estipula principalmente as dimensões, tolerâncias e requisitos de conexão dos flanges de tubulação e é aplicável às conexões de flange com pressões nominais que não excedam 2500 lb.
• ASME B16.10: Este padrão estipula a dimensão face a face das válvulas para garantir a compatibilidade de instalação das válvulas nos sistemas de tubulação.
Iii. Comparação do design das válvulas de portão flangeadas de 200 lb de válvulas J de 20 polegadas com padrões API/ASME
(1) Projeto estrutural
Recursos de design | Válvulas J-válvulas de 20 polegadas 150 lb Válvula de portão | API 600 | ASME B16.10 |
Material do corpo da válvula | Aço de liga de alta resistência | Atende aos requisitos da API 600, geralmente aço carbono ou aço de liga | Não há requisitos específicos, mas precisa atender à força geral da válvula |
Tipo de válvula | Válvula de portão flangeada | Válvula de portão flangeada | Aplicável a vários tipos de válvulas, incluindo válvulas de portão |
Dimensão presencial | Está em conformidade com o padrão ASME B16.10 | Não há regulamentos específicos, mas precisa cumprir com os padrões de dimensão presencial relevantes | Especifica a dimensão face a face da válvula em detalhes |
Conexão de flange | Standard ASME B16.5 ASME B16.5 | Standard ASME B16.5 ASME B16.5 | Não há regulamentos específicos, mas precisa cumprir os padrões de flange relevantes |
A válvula flangeada de J-VALVES} 20 polegadas de 150 lb adota um projeto de porta elástica e um banco traseiro para garantir o desempenho de vedação da válvula em condições de alta pressão. Seu material de vedação usa a solda de sobreposição 507/507Mo, que possui boa resistência ao desgaste e resistência à corrosão. O teste de vedação é estritamente realizado de acordo com o padrão API 598 para garantir a confiabilidade de vedação da válvula no uso real.
(3) Design de haste
Recursos de design | Válvulas J-válvulas de 20 polegadas 150 lb Válvula de portão | API 600 |
Material do caule | Aço de liga integralmente forjado e de alta resistência | Integralmente forjado, atendendo aos requisitos da API 600 |
Thread Thread | Frea trapezoidal, mão esquerda | Em conformidade com os padrões ASME B1.5 ou ASME B1.8, fio trapezoidal, mão esquerda |
Conexão STEM | A conexão final em forma de T para impedir que o caule gire ou se desengate do portão | Conexão final em forma de T, atendendo aos requisitos da API 600 |
O caule da válvula de portão flangeado J-VALVES de 200 lb é feita por um processo integralmente forjado para garantir sua força e confiabilidade. O fio do caule adota um fio trapezoidal, que cumpre os padrões ASME B1.5 ou ASME B1.8. O design da esquerda garante que a válvula feche quando girada no sentido horário. A conexão do caule adota uma conexão final em forma de T, impedindo efetivamente o caule de girar ou se desengatar do portão durante o uso.
4. Vantagens de aplicação de válvulas de portão flangeadas de 200 lb de 20 polegadas de 20 polegadas
• Adaptabilidade a ambientes de alta pressão: a classificação de pressão de 150 lb permite operar de forma estável em sistemas de tubulações de alta pressão e atender às necessidades de indústrias como petróleo, gás natural e engenharia química.
• Excelente desempenho de vedação: o projeto da porta elástica e os materiais de vedação de soldagem de sobreposição garantem a confiabilidade de vedação da válvula em condições de alta pressão e reduza o risco de vazamento.
• Instalação e manutenção convenientes: o método de conexão do flange está em conformidade com os padrões internacionais, o que é conveniente para instalação e manutenção, reduzindo os custos e o tempo de manutenção.
• Compatibilidade forte: a dimensão face a face e o design da conexão do flange em conformidade com os padrões ASME B16.10 e ASME B16.5, garantindo a compatibilidade da válvula com os sistemas de tubulação existentes.
V. Conclusão
A válvula flangeada de J-VALVES de 20 polegadas de 150 lb demonstra vantagens significativas de aplicação em sistemas de tubulação de alta pressão, com seu excelente design e alto desempenho. Seu conceito de design que segue estritamente os padrões da API e da ASME garante a segurança e a confiabilidade da válvula em ambientes de alta pressão. Seja em termos de projeto estrutural, desempenho de vedação ou design de haste, a válvula de portão flangeada de 200 lb de válvulas J de 20 polegadas mostra seu desempenho pendente como uma solução de alta pressão de grande diâmetro. Para aplicações industriais que requerem controle de fluido confiável em ambientes de alta pressão, a válvula de portão flangeada de 200 lb de válvulas J de 20 polegadas é sem dúvida uma escolha confiável.
