Cobertura total da faixa de pressão de 150 lb a 2500 lb: teste de resistência à pressão das válvulas de bola DBB e verificação da conformidade ASME B16.34

I. Introdução: Condução de um 'Check-up de pressão ' para válvulas de bola

Em oleodutos e gasodutos, as válvulas de bola DBB são como 'Gatekeepers ' controlando o fluxo da mídia. Especialmente dentro da ampla pressão de 150 lb a 2500 lb , se eles podem suportar de forma estável e cumprir os padrões internacionais está diretamente relacionados à segurança dos oleodutos. Hoje, vamos falar sobre como realizar um abrangente 'check-up ' para válvulas de bola através de testes e verificação de resistência à pressão contra o padrão ASME B16.34.

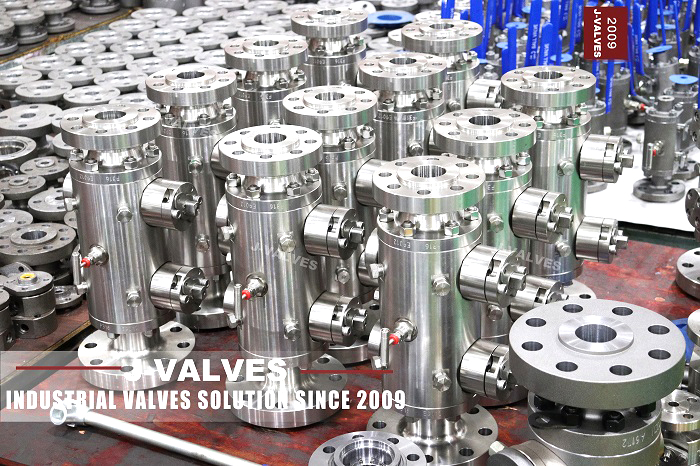

Ii. Válvulas de bola DBB: válvulas de tubulação com 'seguro duplo '

As válvulas de bola DBB são curtas para 'válvulas de bola dupla e sangramento '. Eles têm duas funções principais:

· Função de bloqueio duplo : Quando fechado, eles podem separar completamente a mídia antes e depois do pipeline como dois portões.

· Função de sangria : eles podem descarregar o meio residual dentro da válvula para evitar o perigo causado pelo acúmulo de pressão.
Por esse motivo, eles são essenciais em ambientes de petróleo e gás de alta pressão, inflamáveis ​​e explosivos.

Iii. ASME B16.34: O 'passaporte internacional' para válvulas

O ASME B16.34 é um padrão de válvula industrial comumente usado internacionalmente, assim como um 'programa de exame', que estipula todos os requisitos para válvulas do design ao teste. Especialmente na faixa de pressão de 150 lb a 2500 lb , cada grau possui indicadores rígidos de tamanho, material e desempenho. Somente válvulas de bola que atendem ao padrão podem ser usadas em projetos globais de petróleo e gás.

4. Teste de resistência à pressão vs. Verificação de conformidade: Dois 'Segurança supera' '

1. Teste de resistência à pressão : Para ver se a válvula de esfera pode 'resistir à pressão '

· Teste de força da concha : pressurize o interior da válvula (geralmente 1,5 vezes a pressão de trabalho) e mantenha -a por 30 minutos. Observe se o corpo da válvula se deforma ou vazamentos. Esta etapa é como testar se um balão estourará para garantir que a concha da válvula seja forte o suficiente.

· Teste de vedação de assentos : pressurize de ambos os lados da válvula, respectivamente, e use o método da bolha ou o método de queda de pressão para verificar se o selo está apertado. Como as válvulas de bola DBB requerem vedação bidirecional, as instruções para a frente e a reversa precisam ser testadas para impedir que a mídia 'escape '.

2. ASME B16.34 Verificação de conformidade : Para ver se a válvula de esfera é um 'Produto padrão '

· Dimensões e tolerâncias : meça o diâmetro, o comprimento, o espaçamento do orifício do flange, etc. da válvula. Eles devem ser completamente consistentes com a tabela padrão e o erro não pode exceder o intervalo permitido (por exemplo, o erro de diâmetro externo do flange de uma válvula de esfera de 150 lb não pode exceder ± 1 mm).

· Seleção de material : diferentes graus de pressão têm requisitos diferentes para materiais. Por exemplo, uma válvula de esfera de alta pressão de 2500 lb requer aço de liga de alta resistência, e o assento pode precisar de liga hard resistente ao desgaste e deve haver certificados de qualificação do material.

· Marca e identificação : a válvula deve estar claramente marcada com informações como o grau de pressão (por exemplo, '2500lb '), especificação (por exemplo, 'dn100 ') e fabricante. É como um cartão de identificação, que é conveniente para rastreabilidade e instalação.

V. Compreendendo as diferenças centrais de diferentes graus de pressão em uma tabela

Vi. Selecione a válvula de esfera certa para segurança e economia de custos

· Cenários de baixa pressão (150 - 300 lb): Escolha materiais de aço carbono, concentre -se na confiabilidade da vedação e dê prioridade ao custo.

· Cenários de médio e alta pressão (600 - 2500 lb): Escolha aço de liga ou ligas especiais, verifique estritamente certificados de materiais e tolerâncias de tamanho para garantir nenhum vazamento sob alta pressão.

· Chave da aceitação: independentemente da nota, o relatório de teste de resistência à pressão e o certificado de conformidade ASME B16.34 devem ser solicitados. Nenhum dos dois pode estar faltando.

Vii. Conclusão: Deixe a válvula de esfera se tornar a 'guarda de segurança' do oleoduto

Das linhas de ramificação de baixa pressão de 150 lb até as linhas de tronco de alta pressão de 2500 lb, todo 'check-up qualificado' da válvula de esfera DBB é uma garantia para a segurança dos dutos de óleo e gás. Através do teste de resistência à pressão e da verificação ASME B16.34, ele pode não apenas evitar o risco de 'trabalhar com defeitos' ', mas também permitir que projetos internacionais o usam com confiança. Escolher a válvula de esfera certa significa escolher o equilíbrio certo entre segurança e eficiência.
