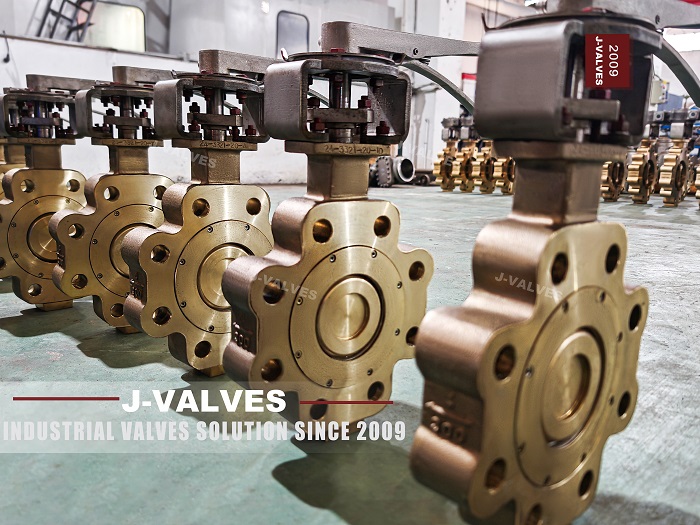

No campo industrial, são amplamente utilizadas As tolerâncias dimensionais e a compatibilidade com fluidos em suas especificações de projeto são dois aspectos principais, que serão analisados em detalhes abaixo. válvulas de borboleta de bronze ANSI 150lb .
As dimensões das válvulas de borboleta de bronze ANSI 150lb precisam seguir padrões específicos para garantir uma adaptação precisa a vários sistemas de pipeline. Suas tolerâncias dimensionais se referem principalmente aos regulamentos sobre flanges no padrão ANSI B16.5. Os detalhes de dimensões específicas e suas faixas de tolerância correspondentes são as seguintes:
Parâmetros de dimensão | Faixas de tolerância |
Diâmetro externo (dn ≤ 24 polegadas) | ± 0,06 polegadas (± 1,6 mm) |
Diâmetro externo (dn> 24 polegadas) | ± 0,12 polegadas (± 3,2 mm) |
Diâmetro da superfície de contato (face elevada de 0,06 polegadas) | ± 0,03 polegadas (± 0,8 mm) |
Diâmetro da superfície de contato (face elevada de 0,25 polegadas) | ± 0,02 polegadas (± 0,5 mm) |
Diâmetro do cubo no local de soldagem (NPS 5 e abaixo) | +0,09 polegadas, -0,03 polegadas (+2,4 mm, -0,8 mm) |
Diâmetro do cubo no local de soldagem (NPS 6 e acima) | +0,16 polegadas, -0,03 polegadas (+4,0 mm, -0,8 mm) |
Diâmetro interno (NPS 10 e abaixo) | ± 0,03 polegadas (± 0,8 mm) |
Diâmetro interno (NPS 12 - 18) | ± 0,06 polegadas (± 1,6 mm) |
Diâmetro interno (NPS 20 e acima) | +0,12 polegadas, -0,06 polegadas (+3,2 mm, -1,6 mm) |
Diâmetro inferior do cubo (inferior do cubo ≤ 24 polegadas) | ± 0,06 polegadas (± 1,6 mm) |
Diâmetro inferior do cubo (inferior do cubo> 24 polegadas) | ± 0,12 polegadas (± 3,2 mm) |
Espessura (NPS 18 e abaixo) | +0,12 polegadas, -0,00 polegadas (+3,2 mm, -0,0 mm) |
Espessura (NPS 20 e acima) | +0,19 polegadas, -0,00 polegadas (+4,8 mm, -0,0 mm) |
Diâmetro do círculo de parafuso perfurado | ± 0,06 polegadas (± 1,6 mm) |
Espaçamento do orifício do parafuso | ± 0,03 polegadas (± 0,8 mm) |
Excentricidade do círculo do parafuso e orifícios presenciais (NPS 2.5 e abaixo) | ± 0,03 polegadas (± 0,8 mm) |
Excentricidade do círculo do parafuso e orifícios presenciais (NPS 3 e acima) | ± 0,06 polegadas (± 1,6 mm) |
Comprimento do hub (NPS 10 e abaixo) | ± 0,06 polegadas (± 1,6 mm) |
Comprimento do hub (NPS 12 e acima) | ± 0,12 polegadas (± 3,2 mm) |
Quando as válvulas de borboleta de bronze ANSI 150lb entram em contato com diferentes fluidos, seus desempenhos de compatibilidade variam. A seguir, a situação de compatibilidade com fluidos comuns:
Mídia fluida | Situações de compatibilidade específicas |
Água doce | Ele tem um bom desempenho em água doce, pode funcionar de forma estável por um longo tempo, e a água doce geralmente não causa corrosão. É adequado para oleodutos de transmissão de água doce. |
Água do mar | Quando em contato com a água do mar, os materiais resistentes à corrosão da água do mar, como o bronze de níquel-alumínio, precisam ser selecionados. É frequentemente usado em projetos de dessalinização da água do mar ou plataformas offshore e outras ocasiões, mas deve ser dada atenção aos problemas de corrosão causados por íons cloreto. |
Ar | É completamente compatível com o ar. Pode ser usado em tubulações de transmissão de ar de fábrica ou em outros locais onde a circulação de ar é necessária, e o ar não terá efeitos adversos no material da válvula. |
Vapor | Pode ser usado para transmissão a vapor dentro de uma certa faixa de temperatura e pressão. Geralmente, pode suportar temperaturas de vapor em torno de 200 ° C - 300 ° C. Se a temperatura exceder esse intervalo, seu desempenho poderá ser afetado. |
Produtos petrolíferos | Tem boa compatibilidade com produtos petrolíferos, como gasolina, diesel e óleo lubrificante. As substâncias químicas nos produtos petrolíferas não são fáceis de corroer e podem ser aplicadas aos oleodutos de transmissão de produtos a óleo. |
Soluções de ácido fraco e alcalino | Possui uma certa capacidade de anticorrosão para soluções de ácido fraco e alcalino com baixas concentrações. Em um ambiente ácido e alcalino, é necessário cautela ou medidas especiais de tratamento anticorrosão precisam ser tomadas. |
Compreender as tolerâncias dimensionais e a compatibilidade do fluido das válvulas de borboleta de bronze ANSI 150lb é extremamente benéfica para uso e instalação reais. Permite a seleção precisa das válvulas de acordo com condições de trabalho específicas, para que possam desempenhar melhor seus papéis.
