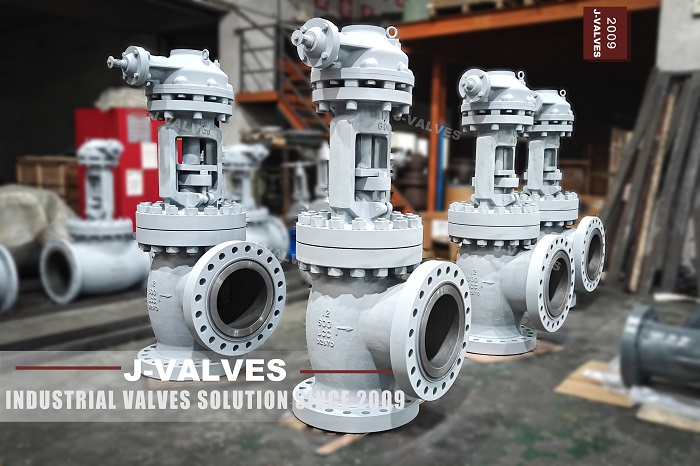

Válvula globo angular criogênica LCC de 12' 600LB: sua principal solução de segurança para aplicações criogênicas e de GNL

Em terminais de GNL, plantas de etileno e sistemas criogênicos de gases industriais, a confiabilidade das válvulas não é negociável. Uma única falha no serviço de frio profundo pode desencadear paralisações dispendiosas, riscos à segurança e riscos ambientais. A válvula globo angular criogênica LCC de 12' 600LB da J-VALVES foi projetada para resolver esses desafios, combinando desempenho robusto em baixas temperaturas, vedação sem vazamento e conformidade com API/ASME para fornecer estabilidade de longo prazo nos ambientes criogênicos mais severos.

1. Conformidade e especificações básicas: construídas de acordo com padrões internacionais

Cada válvula globo angular criogênica LCC de 12' 600LB é projetada, fabricada e testada para atender aos mais rigorosos padrões globais, garantindo segurança e intercambialidade em projetos globais:

Por que material LCC?

O ASME SA352 LCC foi desenvolvido especificamente para serviços criogênicos, com rigorosos testes de impacto em baixa temperatura (-46°C Charpy V-Notch) para eliminar riscos de fratura frágil comuns em aços carbono padrão. Isso garante que a válvula mantenha a ductilidade e a integridade estrutural mesmo em temperaturas abaixo de zero, evitando falhas catastróficas em aplicações de GNL e etileno.

2. Principais vantagens de design para serviços criogênicos

Resistência superior a baixas temperaturas

Ao contrário das válvulas convencionais que sofrem de fragilidade induzida pelo frio, a nossa válvula globo angular criogênica LCC sofre:

• Testes de impacto 100% em baixa temperatura para verificar o desempenho do material a -46°C

• Tratamento criogênico especial para peças internas para evitar escoriações e gripagem da haste em baixas temperaturas

• Usinagem com alívio de tensão para eliminar tensões residuais que poderiam levar à trinca durante o ciclo térmico

Design de fluxo de ângulo otimizado

O corpo angular oferece benefícios exclusivos para sistemas de tubulação criogênica:

• Muda a direção do fluido em 90° para eliminar a necessidade de cotovelos adicionais, reduzindo a queda de pressão e a erosão do sistema

• Minimiza a turbulência nas linhas de GNL e etileno, evitando cavitação e desgaste nas partes internas da válvula

• Simplifica o layout da tubulação em terminais ou espaços de fábrica apertados, reduzindo os custos de instalação

Sistema de vedação criogênica com vazamento zero

O maior problema nas válvulas criogênicas é a falha da vedação devido ao acúmulo de gelo e ao endurecimento da embalagem. Nossa solução inclui:

• Design de castelo estendido: isola a sobreposta do meio criogênico, evitando a formação de gelo e a degradação da gaxeta

• Vedação flexível da sede: Superfícies de vedação de aço inoxidável combinadas com vedações macias de grau criogênico alcançam vazamento bidirecional zero, atendendo aos padrões de válvula criogênica BS 6364

• Haste antiestática e anti-explosão: Evita a ejeção da haste e garante a continuidade elétrica, eliminando riscos de descarga estática em serviços de GNL inflamáveis

Fácil manutenção e operação versátil

• Conexões de extremidade flangeadas permitem desmontagem rápida para inspeção e manutenção, reduzindo o tempo de inatividade em instalações críticas de GNL

• Atuação opcional: Engrenagens manuais, atuadores elétricos ou pneumáticos estão disponíveis para atender aos requisitos de controle remoto e operação frequente

• Rastreabilidade total: Todos os materiais e testes são documentados, apoiando auditorias de conformidade para projetos globais de petróleo e gás

3. Aplicações ideais para a válvula globo angular criogênica LCC de 12' 600LB

Esta válvula foi desenvolvida especificamente para as tarefas mais exigentes de controle de fluidos criogênicos, incluindo:

• Terminais de GNL e plantas de liquefação: controle de fluxo e pressão em linhas de armazenamento, carregamento e transferência de GNL

• Plantas Petroquímicas de Etileno/Propileno: Controle de fluxos criogênicos de olefinas em temperaturas de até -101°C

• Sistemas Criogênicos de Gás Industrial: Processamento e distribuição de nitrogênio, oxigênio e argônio

• Redes de dutos de frio profundo: transmissão de fluidos criogênicos em refinarias e complexos químicos

4. História de sucesso no mundo real: Resolvendo falhas de vedação de terminais de GNL

Um importante terminal costeiro de GNL na China enfrentou paralisações repetidas devido a falhas de vedação em válvulas globo angulares criogênicas importadas operando a -162°C. As válvulas sofreram endurecimento e vazamentos após apenas 12 meses de serviço, ameaçando o tempo de atividade e a segurança do terminal.

J-VALVES forneceu uma solução personalizada com a válvula globo criogênica angular LCC de 12' 600LB , otimizada com:

• Tampa estendida e gaxeta isolada para isolar meios criogênicos

• Vedações de sede flexíveis aprimoradas para vazamento zero bidirecional

• Corpo LCC com resistência avançada ao impacto em baixas temperaturas

Desde o comissionamento, essas válvulas operaram continuamente por mais de 3 anos sem nenhum vazamento ou falha, eliminando tempos de inatividade dispendiosos e conquistando a confiança do cliente para futuros projetos de expansão.

5. Como selecionar a válvula globo de ângulo criogênico correta para o seu projeto

Ao escolher uma válvula globo criogênica, concentre-se nestes fatores críticos para evitar erros dispendiosos:

1. Verifique a conformidade do material: certifique-se de que o material do corpo atenda aos padrões ASME SA352 LCC com relatórios documentados de testes de impacto em baixa temperatura

2. Confirme os padrões de projeto: Priorize válvulas certificadas pela API 6D e ASME B16.34 para integridade de contenção de pressão

3. Avalie o projeto de vedação: procure sistemas de vedação de grau criogênico e tampa estendida para evitar falhas relacionadas ao gelo

4. Verifique os registros de teste: exija relatórios de teste API 598 para resistência do casco e desempenho de vedação

5. Faça parceria com fornecedores experientes: escolha fabricantes com histórico comprovado em projetos criogênicos e de GNL, como J-VALVES com mais de 17 anos de experiência em válvulas industriais

Faça parceria com J-VALVES para soluções confiáveis ​​de válvulas criogênicas

Na J-VALVES , combinamos conformidade API/ASME, engenharia criogênica avançada e controle de qualidade rigoroso para fornecer válvulas que funcionam quando mais importa. Nossa válvula globo angular criogênica LCC de 12' 600LB foi validada em projetos de GNL, petroquímicos e gases industriais em todo o mundo, proporcionando tranquilidade para operações criogênicas críticas.

Contate nossa equipe de engenharia hoje mesmo para discutir seus requisitos específicos de controle de fluidos criogênicos ou solicitar um orçamento personalizado para seu projeto.
